ZEISS®
Alta precisión
CARL ZEISS GOM METROLOGY GMBH, desarrolla sistemas Opticos de Metrologia 3D de No Contacto con tecnología de luz azul estructurada. Realizan mediciones tridimensionales y proveen datos precisos. Desarrollados con hardware avanzado y software inteligente para mediciones repetibles y precisas.
¿Qué es la Metrología 3D?
La metrología 3D compara el modelo CAD para emitir informes dimensionales muy completos para poder obtener una visión global de la pieza, mejorando además la calidad, el tiempo del ciclo global de las piezas a analizar y mucha más información de lo que se puede conseguir hasta ahora con métodos convencionales de medición por contacto.
La pregunta del millón: ¿luz láser o luz estructurada?
El escáner 3D con tecnología de luz láser es ideal para piezas muy grandes en entornos hostiles. El escáner 3D con tecnología de luz estructurada captura la geometría con mayor precisión y resolución; siendo ideal para tareas de control de calidad donde se requiera alta precisión, dentro de un ambiente de luz controlado
¿Para qué nos sirve la Metrología 3D?
Con la Metrología industrial 3D, se reducen tiempos para la toma de datos, obtención de información y procesos para corregir elementos. Se generan informes de control de calidad, análisis de desviación, deformaciones o desgaste de piezas, además de proveernos de automatizaciones en el proceso de control de calidad y ahorrar tiempo en las inspecciones en producción como la comparativa con una pieza master.
Qué obtengo con la Metrología 3D?
Análisis de repetibilidad y movimiento.
Control dimensional 2D y 3D
Comparativa plano 2D
Comparativa modelo 3D o color mapping
Control geométrico GD&T
Elaboración de informes dimensionales de acuerdo a sus entandares
Medición y ajuste de todo tipo de utilidades y galgas
Digitalizado o escaneado de piezas utillajes
Resolución de interferencias y problemas de ensamblaje
Análisis de repetibilidad, deformación, capacidad y movimiento
Control estadistico Cpk, Cp y Ppk
Creación de programas y rutinas de medición
Ventajas de la Metrología 3D
Homologaciones
Mejora la trazabilidad y disminuye tiempos en los procesos de homologación de primeras muestras (evita futuros problemas en la fabricación en serie)
Producto de calidad
Reduce número de rechazos y devoluciones. Verificar la calidad del producto evita sobrecostes debidos a productos defectuosos.
Optimización
Disminuirá costos de operación y fabricación realizando comparativas rápidas contra modelo 3D y detectando fallos en las diferentes fases de fabricación y montaje.
Imagen
Mejora la reputación de tu empresa. Garantizará a su comprador el nivel de calidad requerido.
Tecnología
La óptica y la electrónica están integradas en un espacio de instalación muy pequeño. Su forma compacta confiere al sensor una gran estabilidad y permite realizar mediciones en espacios reducidos. Dependiendo de los requisitos de resolución y del tamaño del área de medición, los cabezales sensores fáciles de manejar, las lentes se pueden reemplazar fácilmente mediante una liberación rápida, sin necesidad de recalibración.
Principio de triple exploración
Junto con ambas cámaras, la unidad de proyección funciona según el principio de exploración triple. Durante la medición, se proyectan patrones de franjas precisos sobre la superficie del objeto y se registran con dos cámaras y la unidad del proyector. Por lo tanto, se pueden calcular puntos de superficie 3D de tres intersecciones de rayos diferentes.
Tecnología de luz azul
Patentada por GOM - ZEISS, la unidad de proyección del sistema ATOS Triple Scan se basa en la tecnología Blue Light. Dado que el sensor funciona con luz azul de banda estrecha, la luz ambiental interferente se puede filtrar durante la adquisición de imágenes. Debido a su potente fuente de luz, se pueden lograr tiempos de medición cortos.
Sistema de autocontrol
El sensor reconoce las condiciones ambientales cambiantes durante el funcionamiento y puede compensar estos cambios. Para garantizar la calidad de los datos de medición, el software del sensor monitorea continuamente el estado de calibración, la precisión de la transformación, los cambios ambientales y los movimientos de las piezas.
Portafolio
Metrología de Alta Precision
ATOS LRX
Grandes volúmenes de medición, máxima velocidad en aplicaciones automatizadas.

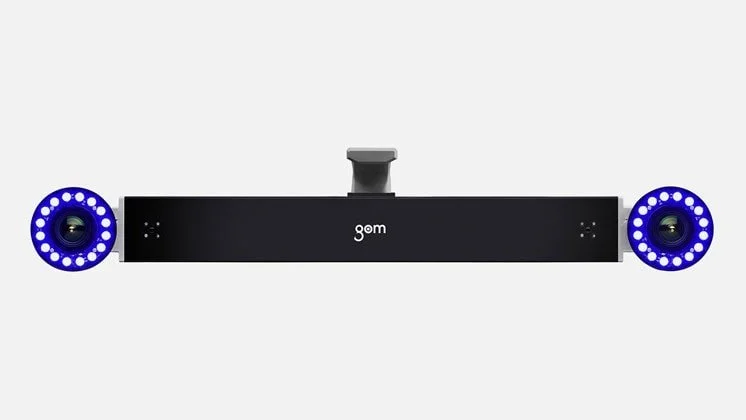

PONTOS Live
Medición 3D para fotogrametría en línea, posicionamiento preciso de piezas en CNC o ajuste de accesorios.
ATOS 5
Alta velocidad y precisión.Desarrollado para uso industrial, datos en tiempos de medición cortos
Escáneres 3D
ZEISS T-SCAN hawk 2
Tecnología de Luz Láser, portátil y liviano, notable facilidad de uso, precisión de grado metrológico
ATOS Q
Alta tecnología Electrónica y óptica de Luz Estructurada. Ligero y flexible, variedad de zonas de medición.
ATOS Core
Datos de Medición 3D, para ingeniería inversa, inspección y fabricación digital
TRITOP
CMM portátil.Coordenadas tridimensionales precisas, objetos hasta 10 metros.
GOM Scan 1
Tecnología de Luz Estructurada. Mallas 3D detalladas y precisas para cualquier proyecto.
ZEISS® ScanCobot
Estación de Medición flexible para piezas pequeñas y medianas
ATOS Compact Scan
Escáner 3D portátil y liviano para escanear, sondear y rastrear en un solo sistema
Celdas de Medición 3D
ScanBox serie 4
Medición autónoma.Inspección 3D de piezas pequeñas y complejas de hasta 500 mm de tamaño.
ScanBox Series 6
Mediciones de componentes grandes y pesados. Reducción de tiempos , producción de chatarra y la reelaboración
ScanBox Series 8
Dos cinemáticas de 8 ejes, digitalización de campo completo de carrocerías y piezas adjuntas de automóviles
ScanBox serie 5 RC
Medición completamente modular. Carga automatizada de piezas para tiempos de ciclo más cortos
ScanBox Series 5
Inspección de piezas complejas ofrece numerosas opciones para actualizaciones individuales.
ScanBox Series 7
Medición para piezas de chapa de hasta 6.000 mm, cinemática de 8 ejes y posicionamiento de sensor

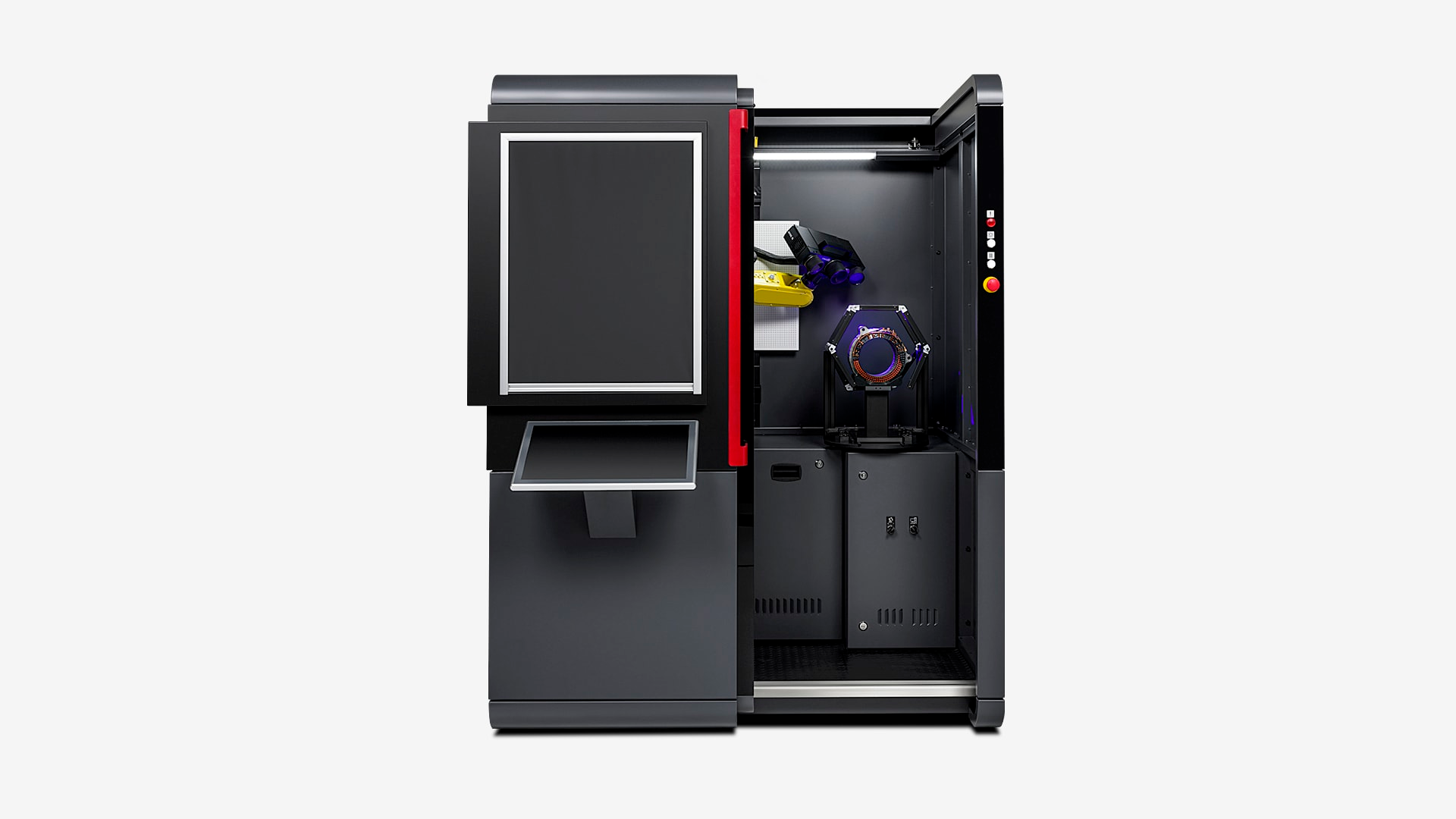

ScanBox for eMotors
Medición completa de motores eléctricos . Digitalización automatizada, control de calidad de estatores y horquillas.
3D Testing
Cámara 3D ARAMIS
Sistema con cámaras 3D de alta resolución para aplicaciones y pruebas de alto nivel en entornos industriales
ARAMIS ajustable
Un sistema de medición modular para análisis 2D y 3D con rápida adaptación a diferentes tareas de medición
Tomografía 3D
Tomografía Computarizada
Inspección de volumen 3D no destructiva
ZEISS® Quality Suite

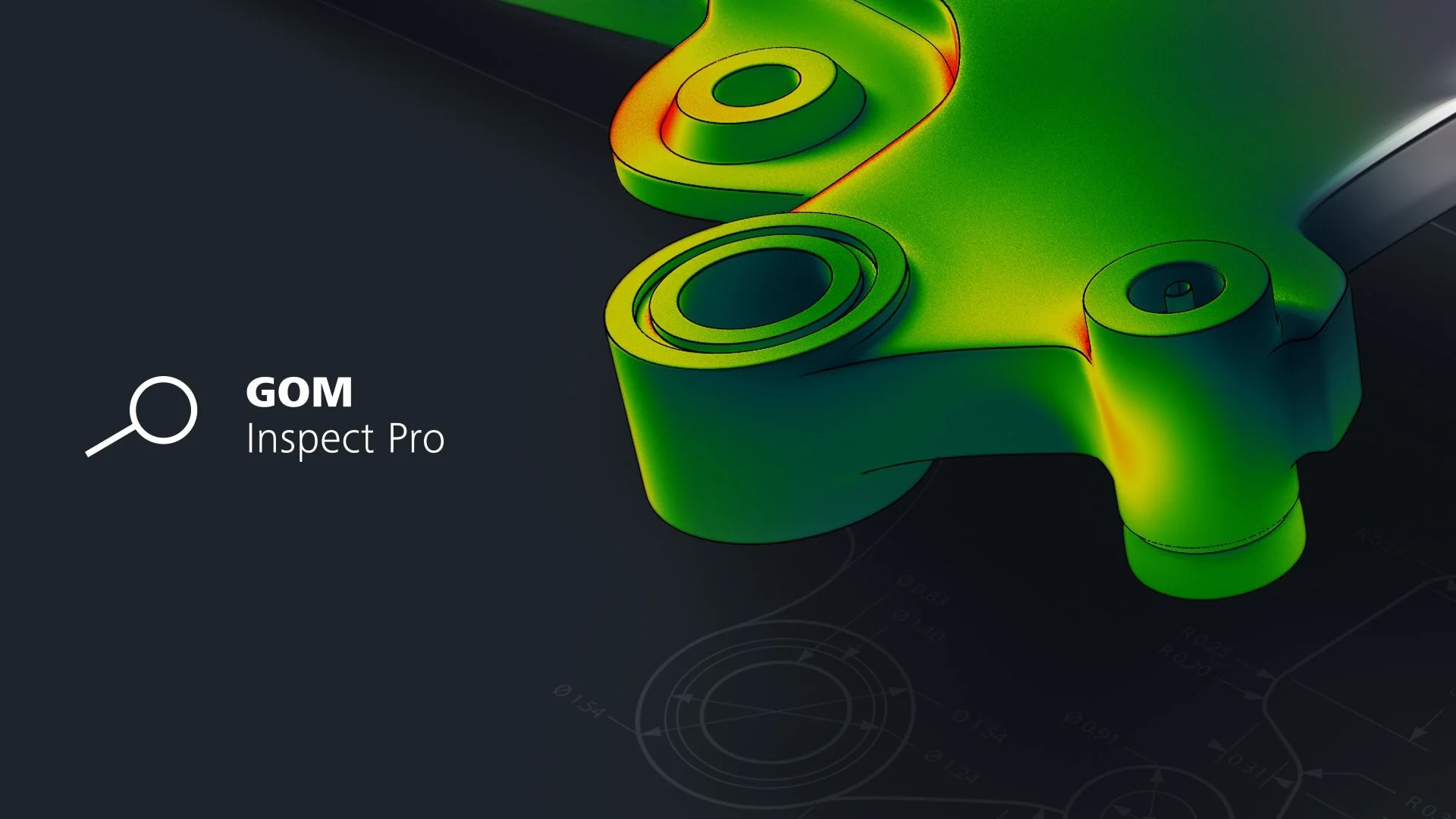

GOM Inspect Pro
Obtenga el escaneo de partes y obtenga reportes de inspección 3D.
GOM Correlate Pro
Inspección y evaluación para datos de deformación, desplazamiento 3D, deformación 3D, velocidad y aceleración.
ZEISS® Reverse Engineer
Cree modelos CAD a partir de datos de escaneo, garantizando la máxima precisión en las superficies CAD resultantes
GOM Volume Inspect Pro
Visualice e inspeccione los datos de CT y obtenga información de alta precisión
GOM Blade Inspect Pro
GOM Blade Inspect es el software especifico para análisis metrológicos de turbinas de gas y aeroespacial.
Soluciones
Industrias
Aeroespacial
Los sistemas de medición óptica 3D de GOM contribuyen a cumplir los complejos requisitos de la industria aeroespacial.
Automotriz
Metrologia automatizada, geometrías para desarrollo de productos, simulación, diseño y control de calidad
Bienes de consumo
Reducción significativa de tiempos. Los sistemas GOM son un complemento óptimo en todos los pasos de producción
Generación de energía
Inspección de superficies complejas de forma libre, aerodinámicas en turbinas a gas, vapor y turbocompresores.
Transporte
Control de calidad. GOM se utiliza en ingeniería ferroviaria, construcción naval y vehículos utilitarios
Médico
Medición 3D, implementación de análisis dinámicos en biomateriales, como ensayos de deformación, carga y fatiga.
Procesos de Manufactura
Producción y Mantenimiento de piezas
Conformado de metales, determinación de características del material, control de producción y análisis del ensamblaje.
Prototipado Rápido
Escaneo 3D de geometrías individuales hasta análisis de conformado y la evaluación final con GOM Inspect
Moldeo por inyección y por soplado
GOM acelera la fabricación de herramientas, informes de prueba , análisis de ensamblaje y pruebas de carga.
Fundición
Control de calidad permanente. Validación de la simulación, prueba de herramientas, inspección del primer artículo
Servicios
GOM Care
Soporte por contrato para los sistemas de medición GOM.
GOM Training
GOM ofrecen cursos presenciales y en linea todos los niveles.
