ATOS Compact Scan

Precisión Portátil para Inspección y Medición Completa

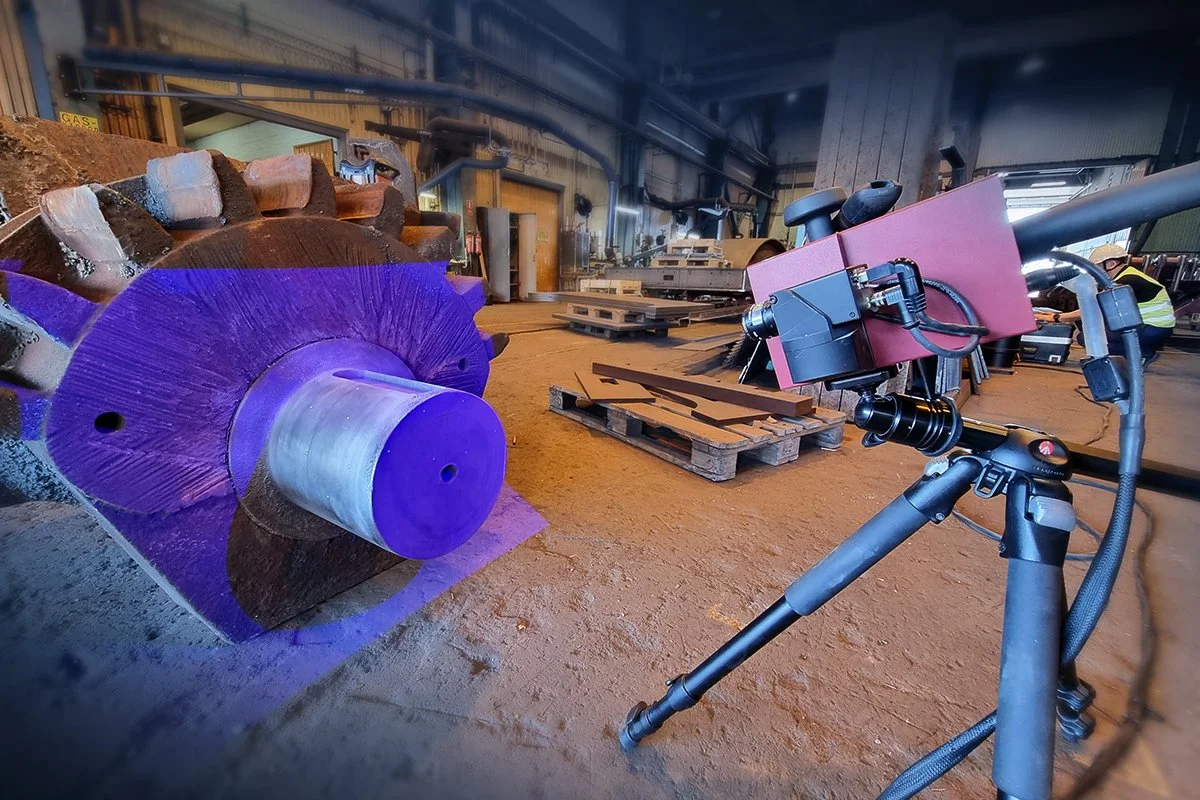

El ATOS Compact Scan es un escáner 3D portátil y ligero que permite una medición rápida y precisa en espacios reducidos. Con tecnología de luz azul y cámara estéreo, garantiza datos confiables para inspección óptica y táctil de piezas y herramientas, independientemente de la luz ambiental. Ideal para aplicaciones complejas de metrología en componentes de diversas dimensiones.

Características

Sondeo

Digitalice cavidades profundas, perforaciones o áreas a las que no se puede acceder ópticamente. La última incorporación al escaneo 3D.

Uso escalable

Benefíciese de lentes intercambiables que proporcionan campos de visión pequeños a grandes con gran precisión de detalle.

Movilidad

Inspeccionar o realizar ingeniería inversa en la línea de producción o donde sea que esté la pieza.

Exploración

Trabaje con resultados de escaneo nítidos y precisos. El comienzo perfecto para la ingeniería inversa y la inspección.

Seguimiento

Posicione sus piezas durante el ensamblaje o para alinearlas antes del fresado. Un complemento útil en el proceso de producción.

Fácil uso

Disfrute de la facilidad de uso del escáner 3D, especialmente para objetos grandes. No es necesario sostener el ATOS Compact Scan en la mano todo el tiempo.

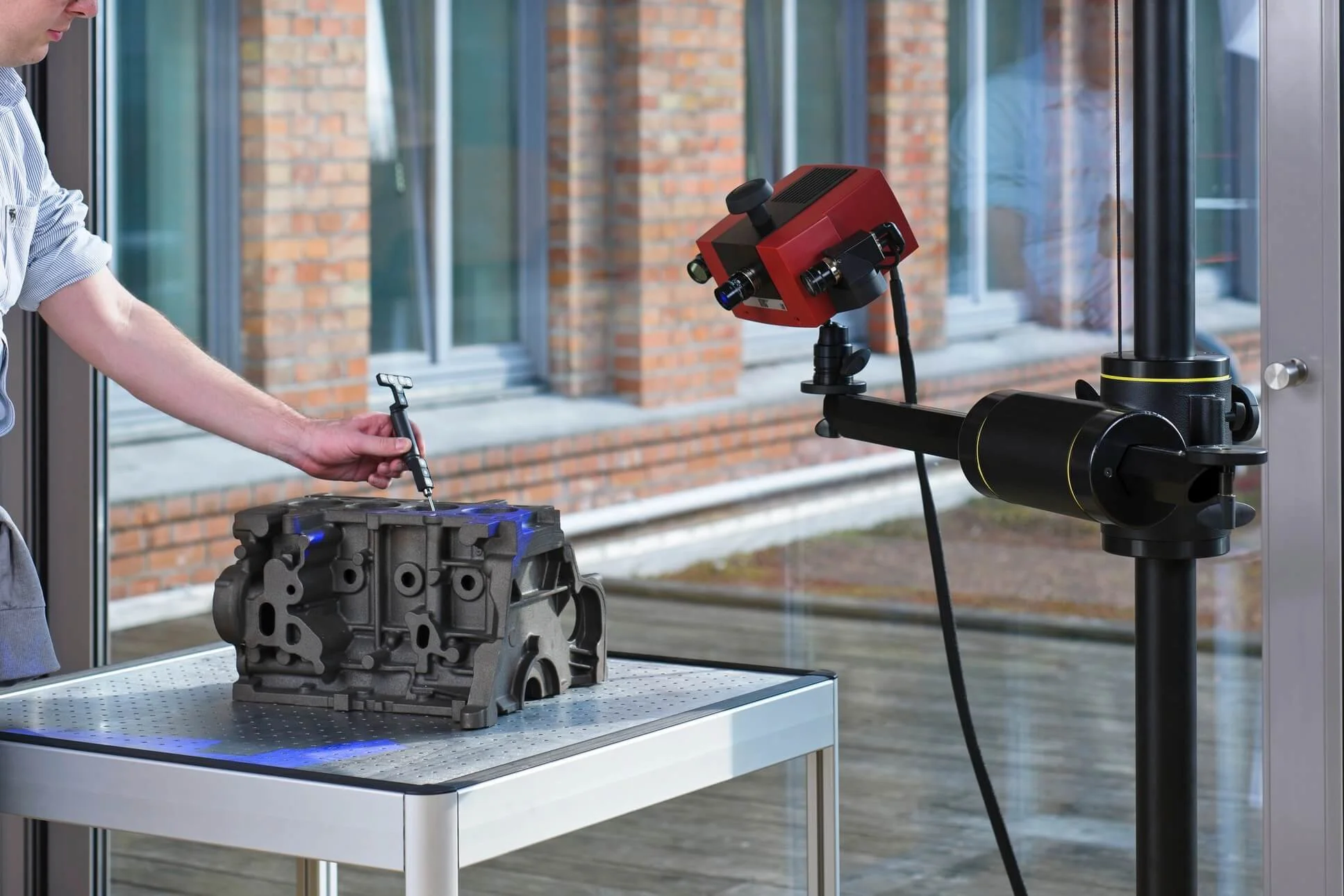

Touch probe

Muchas tareas de medición complejas requieren una combinación de mediciones 3D táctiles y de campo completo. La sonda táctil GOM está disponible como accesorio e incorpora un grupo de marcadores de puntos calibrados que son rastreados ópticamente por el digitalizador ATOS 3D.

Mas información.

Inspección integral

Escaneo, sondeo y seguimiento en un solo sistema.

Digitalice y analice su pieza en un corto período de tiempo.

Flexibilidad

Campo de visión escalable y alta precisión.

Utilice diferentes volúmenes de medición y escanee monedas en los automóviles.

Movilidad

Operación sin estrés para el usuario.

Metrología de coordenadas móvil en un producto portátil y ligero.

Datos técnicos

  • Sensor

    • Alimentación: CA 110/230 Voltios, 50-60 Hz

    • Peso: aprox. 4 kg

    • Ajuste de distancia: Punteros láser

    • Temperatura de funcionamiento: de 5 °C a 40 °C (sin condensación)

    • Longitud del cable: 10 m

    Cámara

    • Resolución: 8 o 12 megapíxeles

    • Conexión: Ethernet Gigabit

    • Velocidad de escaneo: aprox. 1 segundo

    Computadora

    • Estacionaria: Estación de trabajo

    • Móvil: Portátil (vía Thunderbolt 3)

    • Sistema operativo: Windows 10

  • Marco de Cámara para Objetos Pequeños

    • MV170: 170 x 130 mm²

    • MV80: 80 x 60 mm²

    • MV45: 45 x 35 mm²

    Marco de Cámara 300

    • MV600: 600 x 500 mm²

    • MV350: 350 x 250 mm²

    • MV170: 170 x 130 mm²

    Marco de Cámara 500

    • MV1200: 1200 x 1000 mm²

    • MV700: 700 x 500 mm²

  • Contiene:

    • Sonda táctil

    • Objeto de calibración

    • Marcadores de puntos

    • Soporte

    • Maleta de transporte

    Opciones:

    • Marcos de referencia

    • Kit de sonda táctil

    • Mesa de rotación manual con patrón de agujeros roscados

    • Automatización de 1 eje: mesa de rotación móvil motorizada

    • Automatización de 3 ejes: Kit de motorización con unidad de inclinación y giro, y eje vertical

    • Fotogrametría

Herramienta eficaz para el análisis

ZEISS INSPECT ofrece todo de un solo proveedor

Escaneo, inspección y elaboración de informes: el software le guía a través de todo el flujo de trabajo. Examine las comparaciones nominales y reales, así como las tolerancias GD&T. Aplique las correcciones necesarias directamente gracias a los resultados fáciles de entender. Utilice ZEISS INSPECT para realizar un análisis completo, recibir informes completos e integrar los resultados de las mediciones en los procesos existentes.
