TRITOP
Fotogrametría óptica CMM móvil y flexible
Sistema de medición móvil

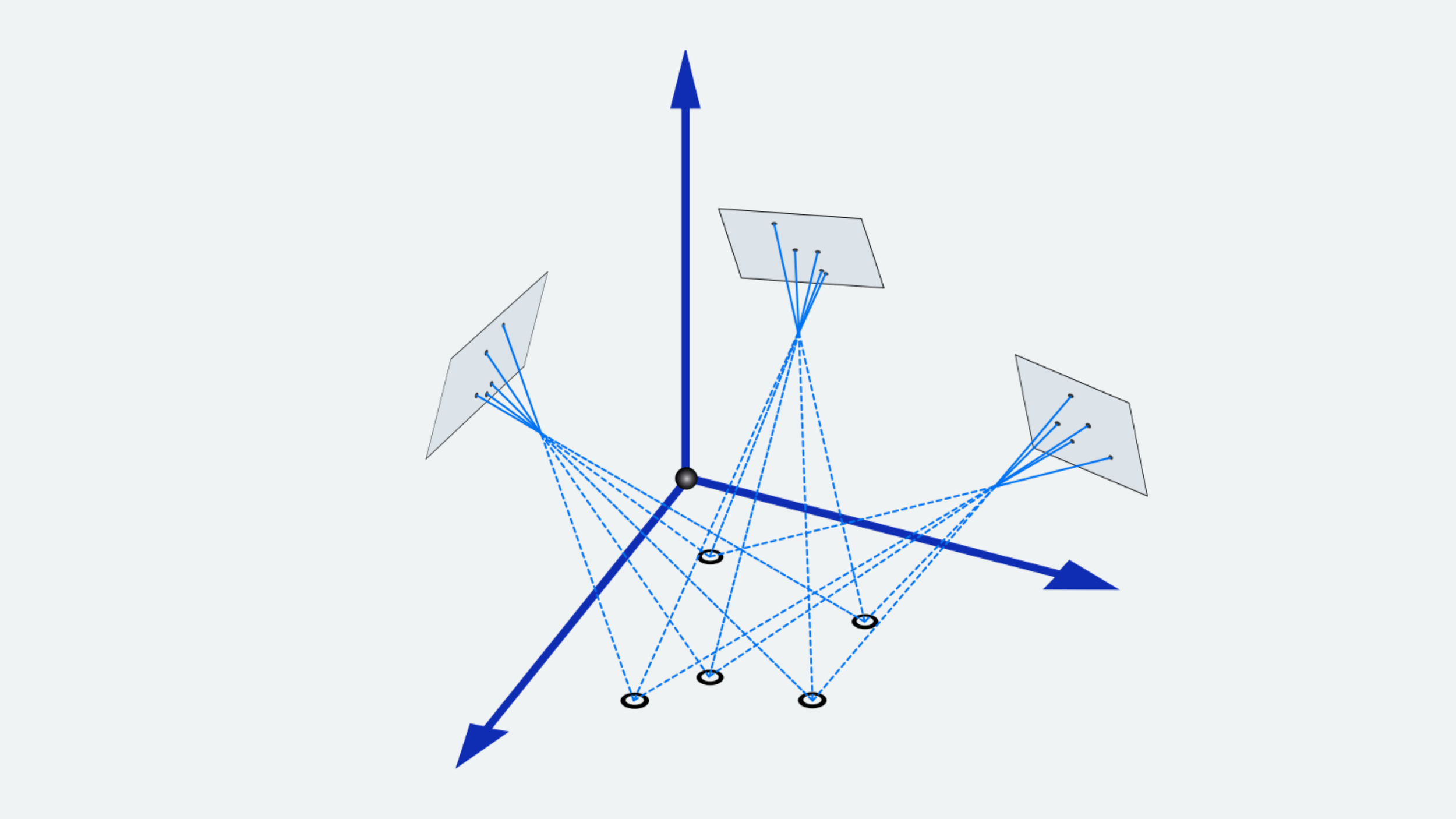

El sistema portátil TRITOP CMM mide coordenadas de objetos tridimensionales de forma rápida y precisa. Las tareas de medición que tradicionalmente se realizaban con máquinas de medición de coordenadas 3D táctiles ahora se pueden realizar fácilmente con el sistema TRITOP CMM. No requiere ningún hardware complejo, pesado y que requiera un mantenimiento intensivo. La máquina de medir llega al objeto.
Al igual que con las máquinas de medición de coordenadas táctiles, TRITOP registra las coordenadas y su orientación en el espacio para cualquier característica de interés.
Puntos y secciones de superficie
Primitivas
Agujeros, perforaciones y bordes
Diámetros, longitudes, ángulos
Una vez determinadas las coordenadas 3D, la medición se transforma matemáticamente en el sistema de coordenadas del componente.
RPS
Alineación del calibre
Mejor ajuste
Al comparar los datos de medición con los datos CAD (IGES, VDA, STEP, Catia, ProE, UG), los informes de medición correspondientes se crean en los formatos familiares.
Representación de color falso
Desviación de puntos individuales como etiquetas
Secciones, ángulos y distancias
Diámetros y planitud
Tablas y listas
Los datos medidos y alineados se utilizan para diversas tareas.
Comparación CAD
Verificación de tolerancias de forma y posición
Verificación de especificaciones a partir de dibujos, archivos o tablas.
Medidas iniciales
Campos de aplicación
Inspección de piezas de chapa y carrocerías de automóviles, p. ej., en producción piloto, optimización de procesos, pruebas de herramientas, aumento de la producción en serie o durante muestras aleatorias
Control de calidad de objetos grandes, por ejemplo, aviones, barcos, aerogeneradores, etc.
Verificación de piezas de plástico, por ejemplo, para la inspección del primer artículo
Verificación y registro de luminarias
Medición de modelos y prototipos, por ejemplo, diseño interior y exterior de vehículos
Verificación de tubos y alambres con respecto a su forma tridimensional
Medición de cantos de corte de piezas brutas bidimensionales de chapa
Análisis de deformaciones de vehículos y ensayos en cámaras climáticas
Medición de campos de puntos de referencia

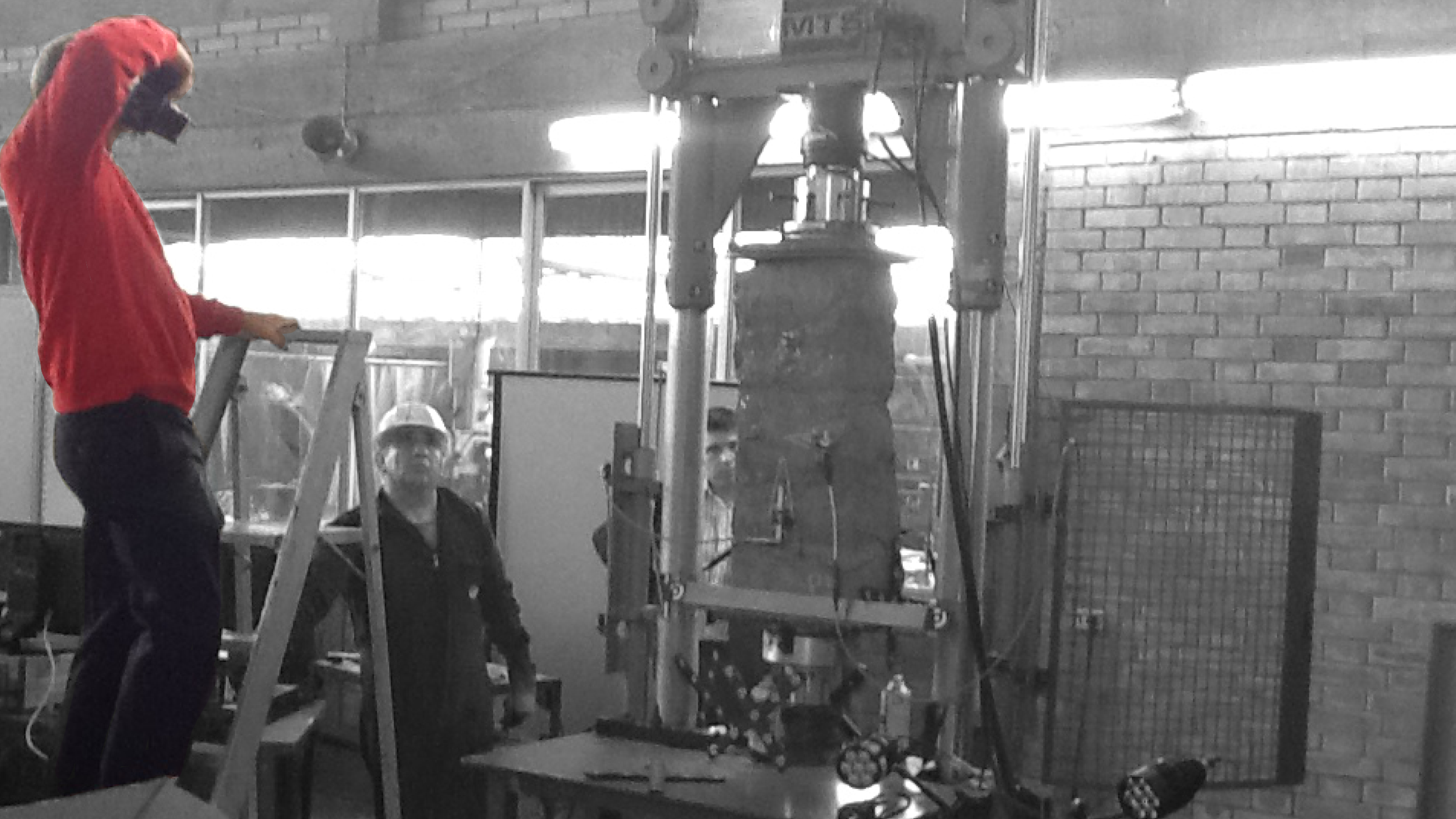

Análisis de deformación estática
TRITOP es un sistema de medición óptica móvil, que define con precisión las coordenadas 3D de los puntos del objeto en condiciones casi estáticas. Basándose en esta información, TRITOP es capaz de calcular desplazamientos y deformaciones 3D de objetos y componentes.
El sistema TRITOP sin contacto reemplaza a los sistemas de medición de desplazamiento convencionales o LVDT que capturan desplazamientos y deformaciones rápidamente sin cables o sensores en o alrededor del objeto y, por lo tanto, no interfiere con el objeto de medición.
TRITOP proporciona información sobre cualquier número de puntos de medición en:
Coordenadas 3D
Desplazamientos 3D
Deformación
Flexión, torsión, deflexión
Ángulos de rotación
6 grados de libertad (6DoF)
Desplazamiento relativo (punto - punto, punto - línea, punto - plano)
Estos resultados se pueden presentar en diagramas, directamente en datos CAD o superpuestos en las imágenes grabadas de la cámara, lo que proporciona una presentación de resultados intuitiva y fácil de entender.
Campos de aplicación
Cámaras climáticas
Simulación ambiental
Prueba de rigidez
Cambio de tamaño de la brecha
Enjuagar
Verificación y optimización de simulaciones
Prueba y deformación de componentes
Movimiento relativo
Tensión global
Pruebas de carga y pruebas de envejecimiento (fuerza y temperatura
Ventajas de la técnica TRITOP
Máquina de medición 3D completa con requisitos mínimos de hardware (2 cajas con un peso total de 23 kg)
El objeto no se toca durante la medición.
Precisión muy alta también para objetos grandes
Sin desgaste, sin disminución de la precisión
Fácil de manejar
Independiente de las condiciones ambientales
