ZEISS INSPECT Optical 3D
El estándar de la industria para inspección y evaluación 3D

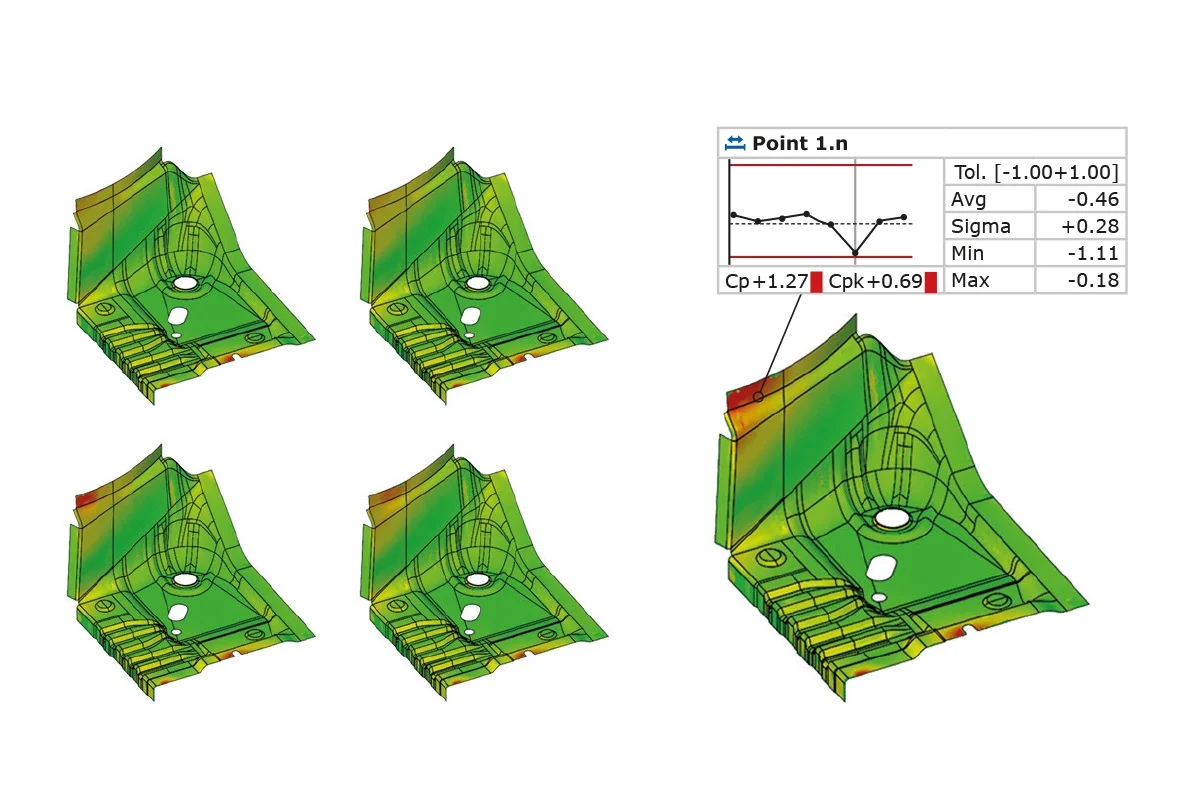

Lleve sus tareas de inspección a un nivel completamente nuevo. Desde la adquisición de datos de campo completo y el procesamiento de mallas hasta el análisis de tendencias y el ensamblaje digital, ZEISS INSPECT le respalda con un flujo de trabajo consistente y una operación centrada en el usuario. Las plantillas y las funciones inteligentes garantizan resultados rápidos y precisos.
GD&T
¿Qué son las tolerancias de GD&T?
Las tolerancias GD&T permiten determinar y evaluar desviaciones geométricas de las piezas. Describen las desviaciones máximas permitidas del estado nominal de una pieza. Si se exceden las tolerancias de GD&T, no se cumple la función, precisión de ajuste o forma de la pieza. A través de las tolerancias se puede determinar, por ejemplo, si un taladro está fabricado de forma exacta, si tiene la dirección correcta o si los errores de forma existentes se encuentran dentro de los límites permitidos. Las tolerancias GD&T se utilizan en todos los pasos de la cadena del proceso, como el diseño, la producción y el control de calidad.
Las posibles causas de las desviaciones de GD&T son, por ejemplo:
Deformación durante el procesamiento
Desgaste de la herramienta.
Vibración de la máquina
Fluctuaciones de temperatura durante el procesamiento.

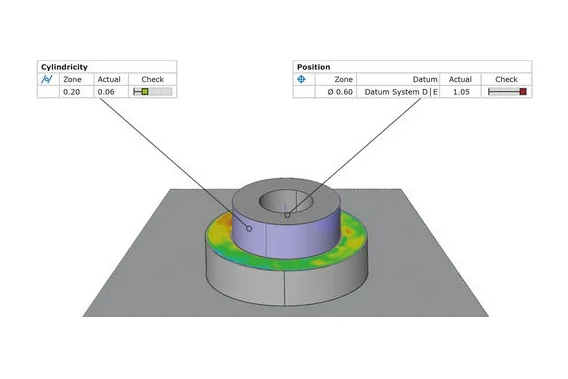

Funciones GD&T en ZEISS INSPECT
Si bien las tolerancias GD&T se utilizan para la especificación en el diseño, ayudan al metrólogo a verificar una pieza. El requisito básico para una evaluación eficaz son los datos de medición de campo completo generados mediante tecnología de medición óptica. ZEISS INSPECT incluye varias funciones GD&T para un análisis exhaustivo de dimensiones, forma y posición mediante sistemas de referencia, elementos de ajuste y tolerancias. El diseño paramétrico de ZEISS INSPECT también respalda y facilita los análisis GD&T. Para medir y analizar los elementos individuales, esto significa que cada elemento solo debe construirse una vez y luego puede usarse como referencia. El método de cálculo respectivo se establece automáticamente.
Reportes
Presentar los resultados de la inspección de forma óptima

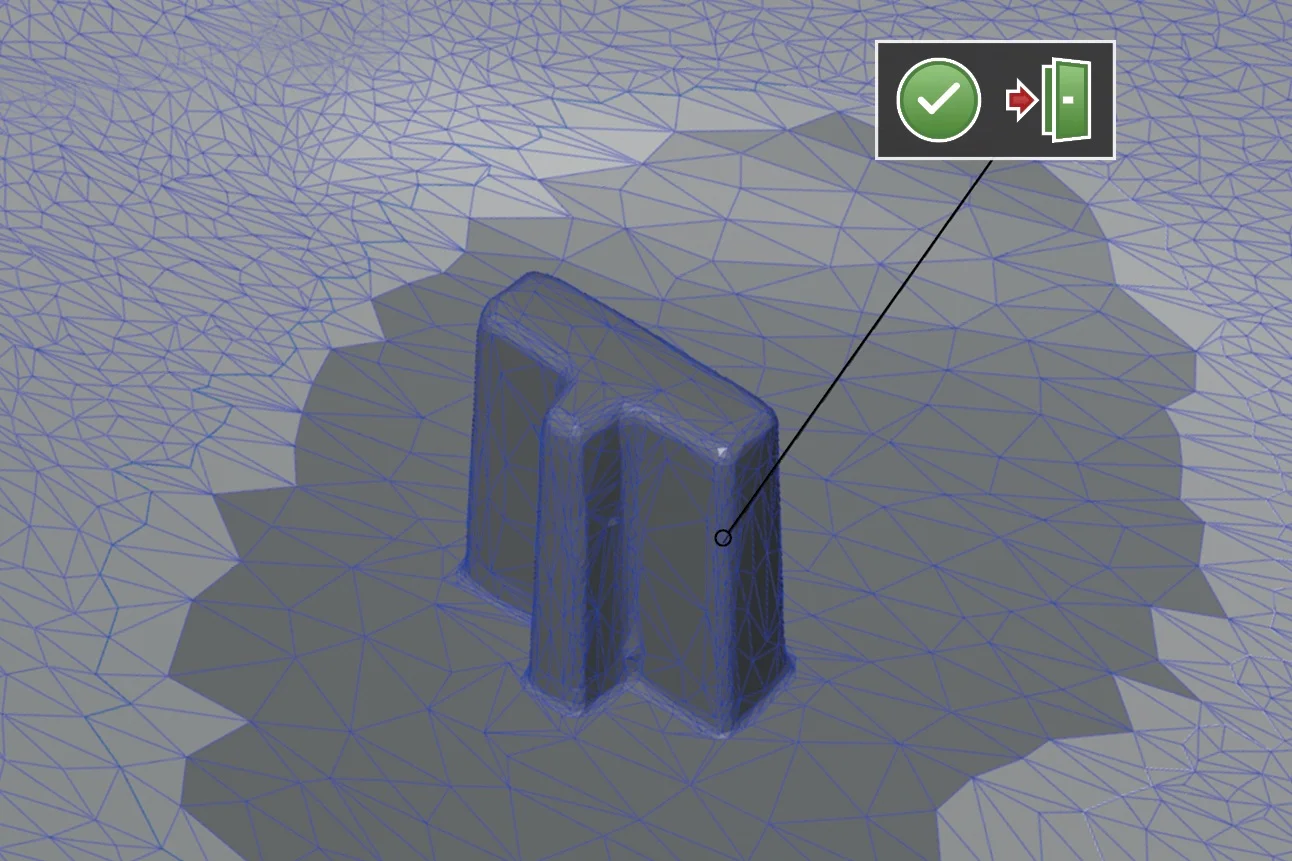

Puede editar las mallas creadas alisándolas, adelgazándolas o refinándolas, rellenando agujeros o extrayendo líneas de curvatura. ZEISS INSPECT le muestra el estado del procesamiento en una ventana de vista previa. Además, se puede determinar una malla dorada encontrando la mejor malla o calculando una malla promedio. Después de editar la malla, puede importar archivos CAD y comenzar su inspección 3D.
Personalizando la vista de la página con un clic
Si desea guardar sus resultados como una página de informe, puede hacerlo directamente desde la interfaz de inspección. Con diseños de página predefinidos, puede crear fácilmente la página de título y la tabla de contenido o elegir si un resultado debe mostrarse como un gráfico o una tabla. También puede restaurar la vista 3D desde el contenido de la página del informe: ZEISS INSPECT luego cambia a la vista de inspección.
Presentar resultados directamente
En el modo de presentación de ZEISS INSPECT, puede mostrar sus resultados en una reunión. Esto le permite mostrar las páginas del informe en pantalla completa, desplazarse por el informe y rotar la vista 3D respectiva.
Exportar como
En la interfaz de usuario, los resultados se pueden mostrar, editar y exportar como un documento pdf. Los documentos PDF también pueden contener comparaciones de etapas en forma de vídeos.
Aspectos clave
Funciones generales de inspección de ZEISS INSPECT
ZEISS INSPECT es su software de inspección para todos los desafíos metrológicos. Proporciona numerosas funciones en las que se basan todas las versiones del software. Independientemente de si utiliza ZEISS INSPECT Optical 3D, analiza datos de volumen con ZEISS INSPECT X-Ray o inspecciona las características de la turbina con ZEISS INSPECT Airfoil: estas funciones están disponibles en todas las versiones.
Alineaciones
ZEISS INSPECT ofrece múltiples opciones de alineación para sus datos, incluyendo alineaciones predeterminadas y procedimientos de mejor ajuste. También permite alineaciones personalizadas para aplicaciones específicas, como álabes de turbina.
Edición de malla
ZEISS INSPECT utiliza nubes de puntos para calcular una malla 3D completa, necesaria para visualizaciones, simulaciones, reconstrucciones de superficies y comparaciones nominales-reales. Además, estas mallas 3D son esenciales para ensamblajes virtuales con mediciones de múltiples fuentes, y se pueden guardar en varios formatos como STL, G3D, JT Open, ASCII o PLY para garantizar la máxima compatibilidad.

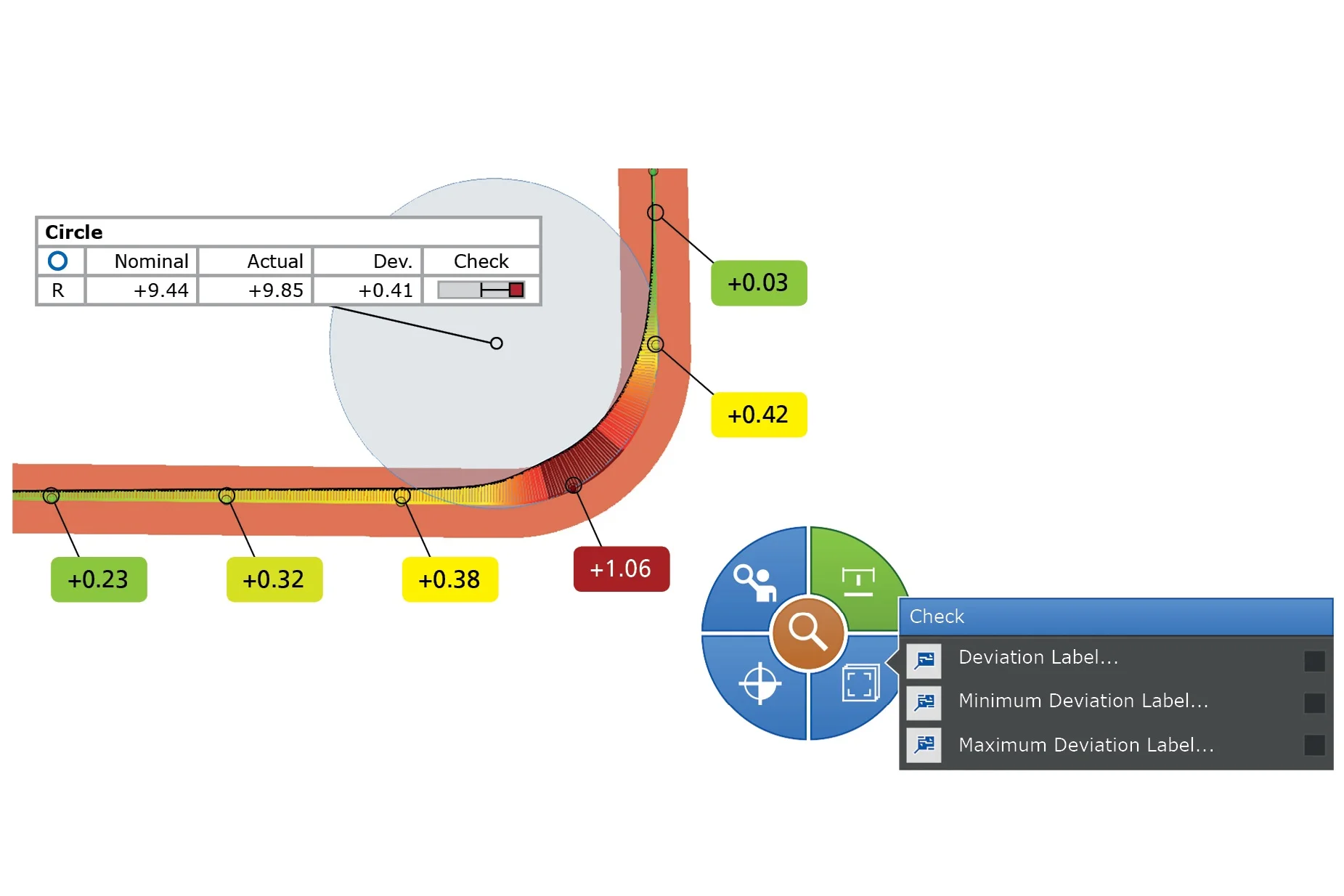

Inspección de curvas
ZEISS INSPECT fusiona la inspección basada en puntos y superficies. Permite construir y visualizar curvas, medir bordes y analizar características como radios. También realiza análisis de nivelación y separación a partir de estas curvas.
Importación CAD
ZEISS INSPECT facilita la importación de archivos CAD en varios formatos neutros como IGES, JT Open, STEP, STL, VDA y PLY, mediante un proceso de arrastrar y soltar, identificando y asignando automáticamente los datos.
GD&T
ZEISS INSPECT ofrece un sólido marco para la inspección de piezas con el Dimensionamiento y Tolerancias Geométricas. Permite analizar tamaño, forma, posición y sistemas de referencia, así como características específicas como planitud y paralelismo. También facilita análisis de distancias y tolerancia de posición, cumpliendo con estándares ISO y ASME, con actualizaciones oportunas en el software.

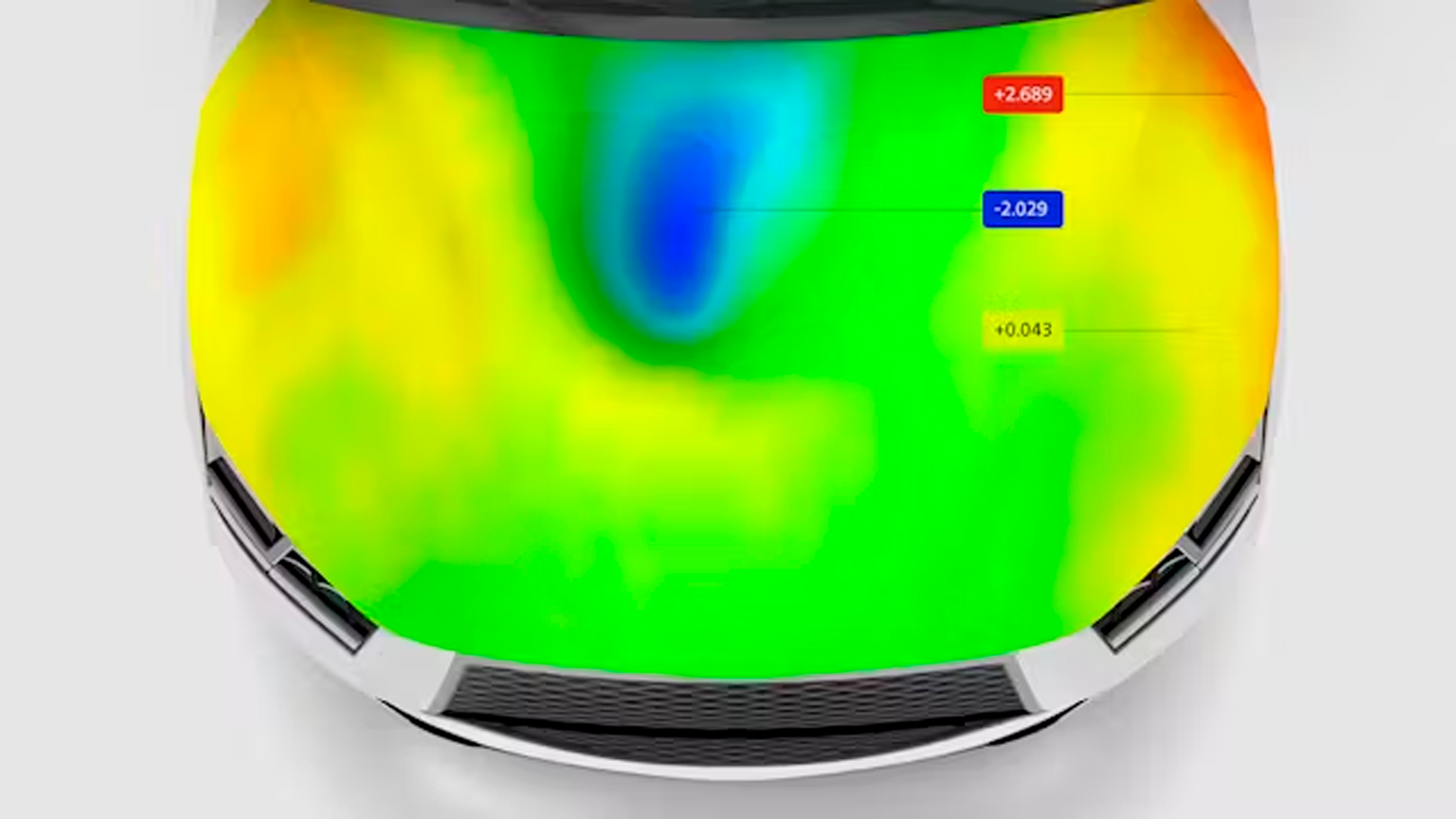

Representación de deformaciones.
La visualización plástica de deformaciones como protuberancias, protuberancias, abolladuras o ranuras en una especie de alto relieve facilita un análisis cualitativo de los valores de medición en 3D.
Informes
Exporte los resultados del análisis como documentación imprimible o PDF animado, ambos compatibles con el módulo de informes ZEISS INSPECT. También puede compartir el archivo completo del proyecto para intercambiar resultados e información.
Funciones generales de la licencia Pro
Formatos CAD nativos
ZEISS INSPECT facilita la importación de formatos CAD básicos y nativos como CATIA, NX, SolidWorks y Pro/E con solo arrastrar y soltar, mejorando la eficiencia. Además, crea automáticamente el plan de medición durante la importación de datos CAD y permite la transferencia digital de información adicional sobre procesos y piezas. También permite la importación de planes de inspección.
Filtro experto de GD&T
La versión completa de ZEISS INSPECT proporciona filtros expertos adicionales para análisis GD&T, lo que facilita aún más su evaluación.

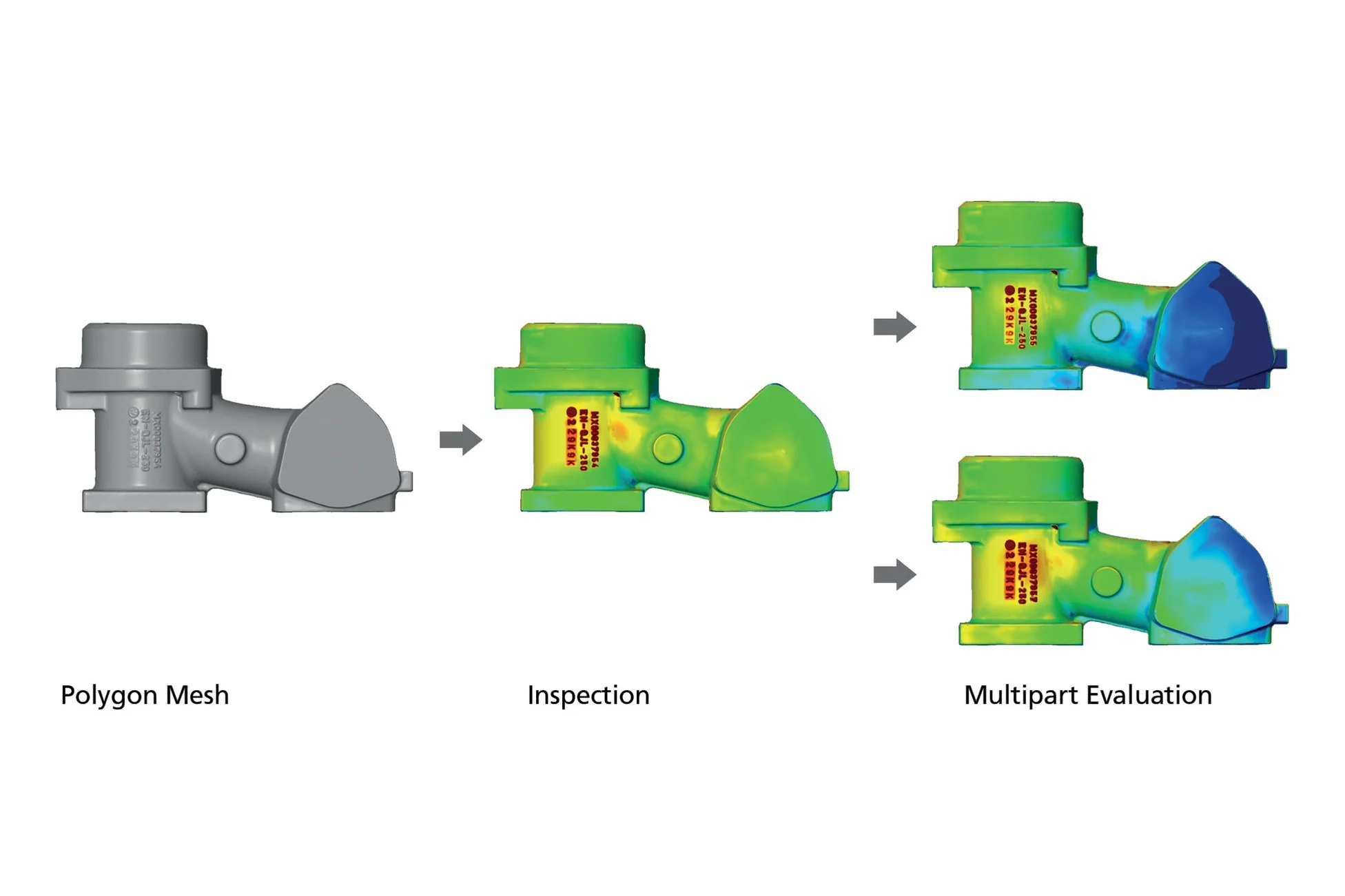

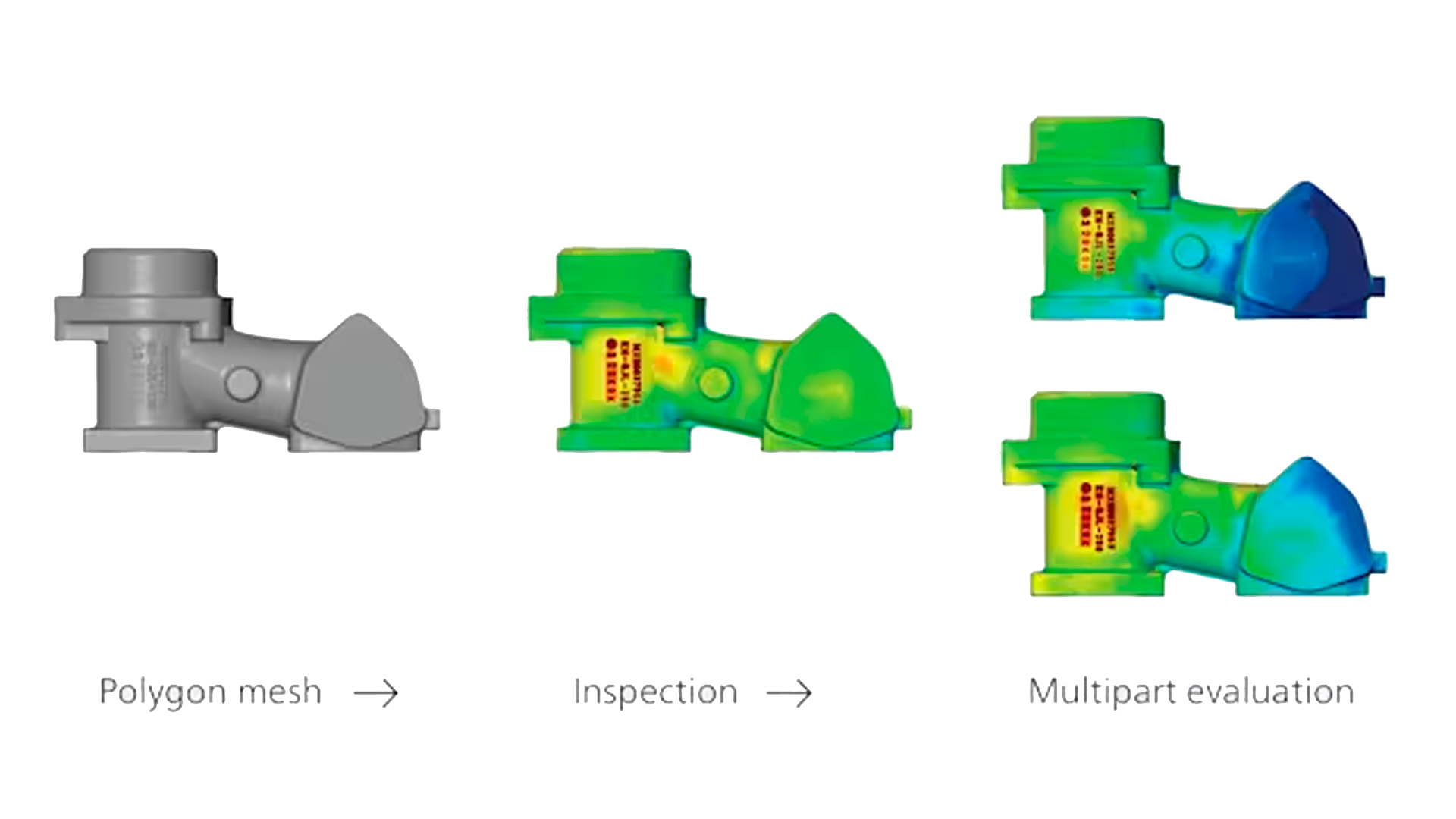

Plantillas de proyecto
Con ZEISS INSPECT, puedes transferir procesos de inspección a múltiples partes sin ajustes adicionales. Guarda tus inspecciones como plantillas y reutilízalas o compártelas con colegas.
Evaluaciones paramétricas
ZEISS INSPECT se basa en un concepto básico paramétrico que permite rastrear y modificar todos los pasos del proceso a lo largo del camino. Esta ventaja garantiza una alta seguridad del proceso en cuanto a resultados de medición e informes.
Interfaz Python
El grabador de comandos de ZEISS INSPECT convierte tus acciones en un script de Python para automatización. Personaliza y vuelve a ejecutar el script según sea necesario. Integra bibliotecas de Python como NumPy, SciPy o Matplotlib para realizar cálculos complejos.
ZEISS INSPECT Optical 3D
Compensación de movimiento basada en software
El software elimina cualquier movimiento potencial de la pieza que podría afectar las mediciones, lo que acelera el proceso y la entrega de resultados.
Sujeción virtual
Mida los estados de sujeción de las piezas sin necesidad de accesorios, lo que aumenta la eficiencia y reduce costos. El software calcula estos estados, eliminando la necesidad de construir accesorios.
Representación fotorrealista
Analiza tus piezas en condiciones de iluminación y sombras realistas, tanto en interiores como en exteriores, gracias al software.
Sala de medición virtual (VMR)
El software ofrece planificación y control centralizado para todas las máquinas de medición óptica. La sala de medición virtual permite procedimientos automatizados y analiza movimientos para evitar colisiones y optimizar la eficiencia.
revestimiento automático
ZEISS INSPECT ofrece la función Autosurfacing para convertir datos escaneados en modelos CAD precisos. Estos modelos se pueden utilizar en varios pasos del proceso y exportar como archivos STEP.
