Studio System
Studio System 2 es una solución de dos partes que agiliza la impresión 3D de metal. Simplemente cargue su archivo CAD en Fabricate, nuestro software patentado, imprima su pieza y colóquela en el horno para la sinterización.
Resumen del sistema
Impresora
A diferencia de los sistemas basados en láser que funden polvo de metal de forma selectiva, Studio System extruye varillas de metal unidas, de forma similar a como funciona una impresora FDM.

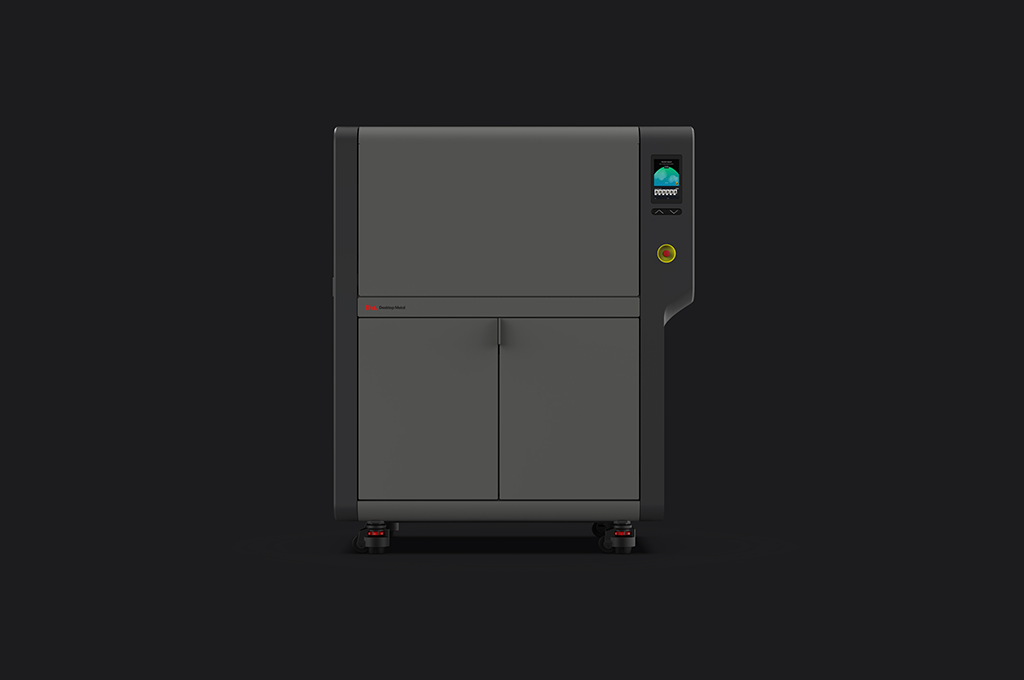

Horno
Primero calienta las piezas para eliminar todos los aglutinantes, luego aumenta la temperatura hasta fundirse ofreciendo una sinterización con resistencia industrial apto dentro de una oficina.
Beneficios
Fácil procesamiento en dos pasos
La fabricación de piezas metálicas complejas y de alto rendimiento nunca ha sido tan fácil. Con un innovador proceso de dos pasos, soportes separables de próxima generación y un flujo de trabajo controlado por software, Studio System 2 simplifica más que nunca la producción de piezas metálicas personalizadas.
Piezas de alta calidad
Produzca fácilmente piezas difíciles de mecanizar con geometrías complejas como muescas y canales internos. Fabricate, el software en el corazón de Studio System, automatiza procesos metalúrgicos complicados para producir piezas de alta calidad con densidades y características de precisión similares a las de fundición.
Diseñado para la oficina
Studio System 2 fue diseñado desde cero para adaptarse al flujo de trabajo de su equipo. Sin disolventes, sin polvos metálicos sueltos ni láseres y con muy poca intervención del operador, el sistema facilita el inicio de la impresión de piezas metálicas, sin necesidad de equipos de terceros ni instalaciones especiales.
Tecnología
Deberes
El software seguro basado en la web construye planes de construcción a partir de archivos STL o CAD, generando automáticamente soportes y parámetros de control basados en la geometría y el material de la pieza.
Impresión
Capa a capa, se da forma a una pieza verde mediante la extrusión de varillas de metal unidas (polvo de metal que se mantiene unido mediante aglutinantes de polímeros) en un proceso llamado Bound Metal Deposition.

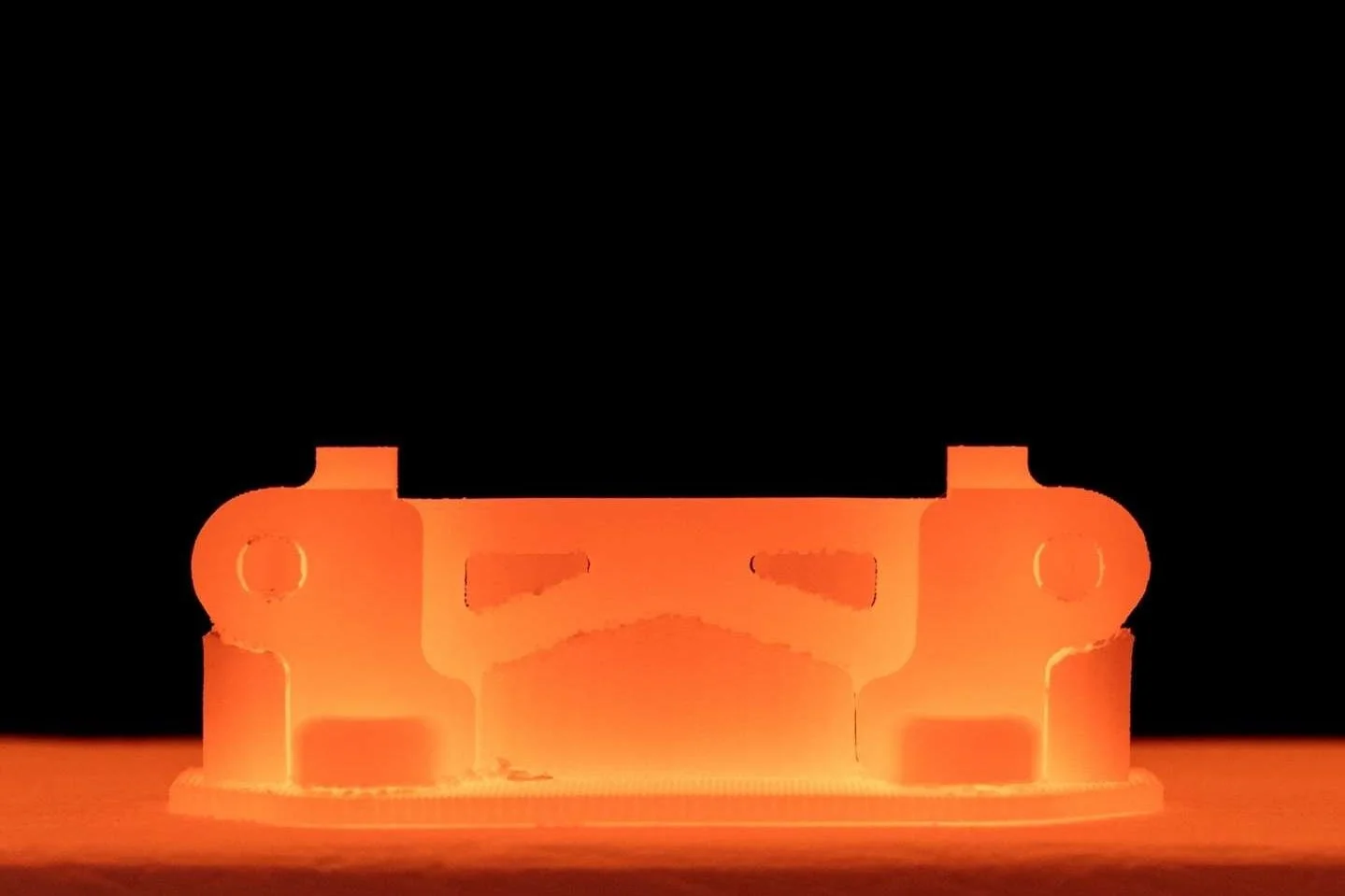

Sinterizar
Una vez impresas, las piezas se colocan en el horno. A medida que la pieza se calienta a temperaturas cercanas a la fusión, se elimina el aglutinante y las partículas de metal se fusionan, lo que hace que la pieza se densifique hasta un 98 %.
Materiales
Acero inoxidable 17-4PH
El acero inoxidable 17-4 PH es un acero de endurecimiento por precipitación utilizado en una amplia gama de aplicaciones industriales, incluidas con entornos levemente corrosivos y requisitos de alta resistencia.
-
Maquinaria de fabricación
Procesamiento químico
Procesamiento de alimentos
Componentes de la bomba
Válvulas
Sujetadores
Plantillas y accesorios
H13
Dureza y resistencia a la abrasión. H13, es un acero para trabajo en caliente con una dureza excepcional, resistencia al agrietamiento por fatiga térmica y estabilidad en el tratamiento térmico, ideal para aplicaciones de herramientas
-
Troqueles de extrusión
Moldes de inyección
Troqueles de forja en caliente
Núcleos, insertos y cavidades de fundición a presión
Acero inoxidable 316L
Caracterizado por su resistencia a la corrosión y su rendimiento tanto a altas como a bajas temperaturas, el acero inoxidable 316L es un acero completamente austenítico ideal para entornos hostiles.
-
Procesamiento químico y petroquímico
Procesamiento de alimentos
Equipo de laboratorio
Dispositivos médicos
Marina
Joyas
Generación de energía
refinación del petróleo
Tratamiento de aguas
Fabricación de pulpa y papel
4140
Uno de los aceros más versátiles, el acero 4140 se caracteriza por su tenacidad, alta resistencia a la fatiga y resistencia a la abrasión y al impacto, lo que lo convierte en un excelente acero multiuso para aplicaciones industriales.
-
Plantillas y accesorios
Automotor
Pernos tuercas
Engranajes
Acoplamientos de acero
cobre
Caracterizado por su conductividad y ductilidad eléctrica y térmica, el cobre es ideal para aplicaciones de equipos eléctricos, plomería y transferencia de calor.
-
Electrónica industrial y de consumo
Intercambiadores de calor
Antenas
inductores
Acero para herramientas D2
El acero para herramientas D2 es un material versátil que proporciona resistencia de calidad para herramientas al tiempo que ofrece resistencia a la corrosión, un beneficio clave para las aplicaciones de enfriamiento conformado.
-
Componentes de corte
Insertos y cavidades de moldeo por inyección enfriados de forma conformada
Componentes de herramientas de conformado en frío
Ti64
Aleación de titanio, aluminio y vanadio, las propiedades del Ti64 tales como su alta relación resistencia-peso y resistencia a la corrosión, es ideal en una amplia variedad de aplicaciones de alto rendimiento
-
Componentes automotrices especiales, incluidas bielas y cajas de cambios para carreras
Creación de prototipos de dispositivos médicos, incluidas pinzas, fórceps, abrazaderas, instrumentos de sutura y más
Bienes de consumo, incluidos artículos deportivos y joyería
Aleación de níquel IN625
Caracterizado por su excelente solidez, resistencia al calor y a la corrosión, Inconel 625 es una súper aleación con alto contenido de níquel ideal para entornos hostiles dentro o fuera del agua.
-
Defensa
Aeroespacial
Químico
Nuclear
Galería de Piezas
Troquel de extrusión
Este troquel se utiliza en la fabricación de marcos de plástico extruido.
-
Troquel de extrusión
La impresión 3D en metal reduce los plazos de entrega y los costes , lo que permite una iteración y un refinamiento rápidos del diseño del troquel. Además, los costos de herramientas y los plazos de entrega más bajos hacen que las matrices de extrusión personalizadas de bajo volumen sean económicamente viables.
Tamaño (mm) 74x74x56

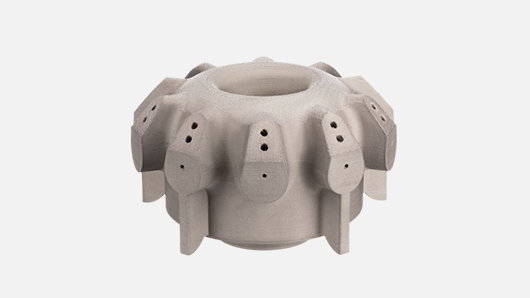

Punta de quemador YE6
Esta punta de quemador se utiliza para dar forma a la llama en quemadores industriales.
-
Punta de quemador YE6
Esta punta de quemador se fundió originalmente en la década de 1950 , y desde entonces se ha perdido la herramienta. Cuando un cliente necesitaba un reemplazo, la cotización de nuevas herramientas era de decenas de miles de dólares.
Tamaño (mm) 139x139x86
Pieza de ajedrez de torre
Uno de los seis tipos de objetos móviles utilizados en el juego de ajedrez.
-
Pieza de ajedrez de torre
Los diseños únicos de piezas de ajedrez se pueden imprimir fácilmente en 3D sin los largos plazos de entrega y los costos asociados con las herramientas. El cabezal de impresión de alta resolución de Studio System produce piezas pequeñas con excelentes características y acabado superficial.
Tamaño (mm) 46x46x72
Holgazanear
El putter de golf diseñado a medida es un ejemplo de la personalización que es posible con la impresión 3D.
-
Holgazanear
Los palos de golf, especialmente los putters, suelen ser fundidos o mecanizados. Con Studio System, los fabricantes pueden lograr excelentes propiedades de material sin necesidad de herramientas ni costosos mecanizados CNC.
Tamaño (mm) 135x92x38
Boquilla de flor
Esta boquilla de flor se utiliza para atomizar fluidos en equipos industriales.
-
Boquilla de flor
Debido a su geometría compleja, estas piezas normalmente se moldearían seguidas de un extenso mecanizado secundario. Con Studio System, la boquilla se puede imprimir en 3D sin los plazos de entrega y los costos de configuración de la fundición, lo que permite pedidos únicos y en lotes pequeños.
Tamaño (mm) 123x123x45
Impresora de láminas de metal
Esta impresora personalizada se utiliza en la fabricación de láminas de metal.
-
Impresora de láminas de metal
Las herramientas de chapa metálica se utilizan para una amplia gama de operaciones de fabricación , incluido el estampado, el doblado, el avellanado y el estampado.
Tamaño (mm) 47x28x15
Camión de skate
Esta parte une las ruedas a una tabla de skate y se optimizó con herramientas de diseño generativo.
-
Camión de Skate
El diseño generativo y la impresión 3D permiten la fabricación de diseños innovadores imposibles con la fundición (el método de producción tradicional para ejes de skate).
Tamaño (mm) 201x76x52
Impulsor
Este impulsor se utiliza para controlar la presión y el flujo de fluidos en equipos como bombas y compresores.
-
Impulso
Sus paletas complejas hacen que los impulsores sean caros y difíciles de fabricar. Cuando se necesita un impulsor personalizado, la impresión 3D de metal acelera la optimización del diseño y el desarrollo de productos al reducir drásticamente el tiempo de entrega y el costo.
Tamaño (mm) 82x82x28
Molde de cremallera
Esta pieza es un inserto de molde de inyección para la fabricación de cremalleras de zinc.
-
Molde de cremallera
La impresión en 3D de los insertos del molde acorta el tiempo de producción y permite una rápida iteración y refinamiento de los diseños de cremalleras. El uso de un cabezal de impresión de alta resolución permite piezas más pequeñas con características más finas, lo que requiere menos procesamiento posterior.
Tamaño (mm) 46x27x18
Engranaje solar de perforación maestra
Utilizado en una caja de engranajes planetarios para una máquina perforadora de tierra.
-
Engranaje solar de perforación maestro
Después de explorar una serie de métodos de fabricación alternativos para producir las piezas necesarias para mantener la maquinaria crucial en funcionamiento, Master Drilling eligió la impresión 3D.
Tamaño (mm) 118x118x118

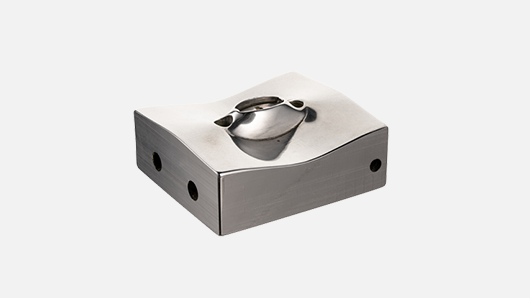

Molde de boquilla
El inserto de molde se utiliza para moldear por inyección boquillas de inhaladores médicos.
-
Molde de boquilla
La impresión en 3D del inserto de acero duro a una forma casi neta elimina el 95 % del mecanizado CNC requerido y el desgaste de la herramienta asociado.
Tamaño (mm) 104x93x48
Accesorio de verificador de roscas APG
Este accesorio empuja un comprobador de roscas en una pieza en una línea de fabricación.
-
Accesorio de verificador de roscas APG
Este accesorio empuja un comprobador de roscas en una pieza en una línea de fabricación. Como artículo de desgaste, debe resistir el uso repetido y debe producirse fácilmente para mantener la línea de fabricación.
Tamaño (mm) 47x28x15
Efectores finales UMC
Estas pinzas se utilizan para fijar y mover piezas forjadas aeroespaciales en una línea de fabricación.
-
Efectores finales UMC
La geometría compleja de los efectores finales requiere un extenso mecanizado CNC , lo que genera largos plazos de entrega que ocupan una valiosa capacidad CNC.
Tamaño (mm) 55x32x16
Asistencia para bots de BattleBots
Esta parte es un miembro estructural para usar en el brazo robótico del bot.
-
Asistencia para bots de BattleBots
pesada y soportar el castigo. Los ingenieros que trabajaban en un bot utilizado en un programa de Discovery Channel, BattleBots, tuvieron menos de un mes para producir un elemento estructural personalizado en el brazo robótico.
Mordazas de mandril APG
Esta pieza se utiliza para sujetar una pieza de trabajo en su lugar durante las operaciones de torneado de mecanizado.
-
Mordazas de mandril APG
Estas mordazas de mandril coinciden estrechamente con la geometría de la pieza que se está mecanizando , lo que las hace complejas de mecanizar. Imprimirlos con Studio System elimina el tiempo de entrega de CNC y libera el taller de máquinas para trabajos más críticos.
Tamaño (mm) 84x78x42
Accesorio de acuñación APG
Este accesorio se utiliza para lograr tolerancias críticas en piezas moldeadas por inyección de metal (MIM).
-
Accesorio de acuñación APG
Los accesorios como este requieren una geometría personalizada para cada aplicación , así como una resistencia al desgaste superior. Cuanto más rápido se fabriquen estas piezas, más rápido podrá una empresa poner en marcha las líneas de fabricación.
Atomizador UHT
Atomizador de combustible para una caldera de vapor en un camión cisterna de gas natural licuado (GNV).
-
Atomizador UHT
Este atomizador impreso en 3D presenta canales internos complejos y orificios de forma oblonga , que no podrían fabricarse con métodos tradicionales. Con Studio System, los ingenieros pudieron rediseñar radicalmente sus atomizadores convencionales para lograr un rendimiento significativamente mejor.
Tamaño (mm) 74x74x71
Efector de extremo de junta tórica
Este efector final se utiliza para estirar e instalar juntas tóricas en un accesorio hidráulico.
-
Efector de extremo de junta tórica
Las piezas pequeñas y detalladas como estos efectores finales generalmente requieren un costoso mecanizado CNC y tienen largos plazos de entrega.
Intercambiador de calor helicoidal
Se utiliza en el procesamiento químico para enfriar un gas caliente a medida que fluye a través de una tubería.
-
Intercambiador de calor helicoidal
Este intercambiador de calor permite una tasa de transferencia de calor mucho más alta que una pieza fabricada tradicionalmente. Con aletas externas delgadas y un canal de enfriamiento helicoidal interno complejo, este intercambiador no se podría fabricar como un componente mediante mecanizado CNC.
Anillo de pulpo
Ejemplo de joyería única que se puede personalizar y escalar para un ajuste a la medida.
-
Anillo de pulpo
Las piezas de joyería únicas se pueden imprimir en 3D sin el bloqueo del diseño, los largos plazos de entrega y los costos asociados con las herramientas. El cabezal de impresión de alta resolución de Studio System produce piezas pequeñas con excelentes características y acabado superficial.
Tamaño (mm) 38x38x30
Engranaje de torno
Esta pieza es un engranaje de repuesto para torno antiguo (alrededor de 1940).
-
Engranaje de torno
En algunos casos, las piezas de repuesto ya no están disponibles, ya sea en el mercado o del OEM. La fabricación de engranajes personalizados mediante tallado y brochado suele ser prohibitivamente costosa, pero la impresión 3D de metal permite la fabricación de piezas heredadas a un costo mucho menor.
Tamaño (mm) 82x82x27

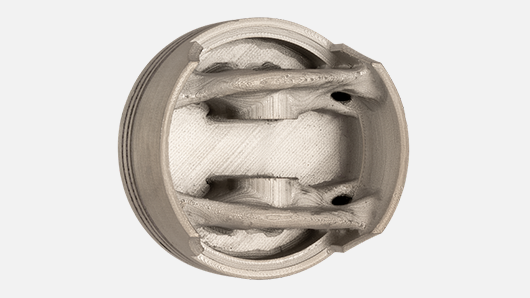

Cabeza de pistón generativa
Prototipo de cabeza de pistón para un motor alternativo, optimizado con diseño generativo.
-
Cabeza de pistón generativa
Los pistones , que normalmente se mecanizan mediante CNC a partir de una aleación de aluminio, pueden llevar mucho tiempo y son difíciles de crear rápidamente prototipos y pruebas; a menudo se tarda meses o incluso años en pasar del diseño a la producción.
colector triple
Este colector se utiliza para combinar tres flujos en un flujo común.
-
Colector Triple
Esta parte converge tres caminos de flujo en uno a través de canales internos. Estos canales serían imposibles de mecanizar y, en su lugar, tendrían que perforarse como agujeros rectos y taparse.
Tamaño (mm) 108x101x98
carcasa de la bomba
Esto es parte de la carcasa de una bomba hidráulica
-
Carcasa de la Bomba
Por lo general, esta pieza se moldearía, seguida de operaciones secundarias de mecanizado, lo que generaría largos plazos de entrega y altos costos.
Tamaño (mm) 136x131x47
Cordal de guitarra
El cordal de la guitarra ancla un extremo de las cuerdas de la guitarra.
-
Cordal de Guitarra
El cordal de la guitarra generalmente está fundido en aluminio y puede ser bastante costoso personalizarlo para tiradas de fabricación cortas.
La impresión en acero permite la libertad de diseño y la personalización de piezas al mismo tiempo que elimina los costos de herramientas.
Tamaño (mm) 127x28x20
Anillo de puño
Ejemplo de joyería única que se puede personalizar y escalar para un ajuste a la medida.
-
Anillo de puño
Las piezas de joyería únicas se pueden imprimir en 3D sin el bloqueo del diseño, los largos plazos de entrega y los costos asociados con las herramientas. El cabezal de impresión de alta resolución de Studio System produce piezas pequeñas con excelentes características y acabado superficial.
Tamaño (mm) 59x54x80
