Serie RXU

¿Es posible diseñar una máquina con alta rigidez, alta dinámica y alta precisión?
QUADROGUIDE®: un concepto totalmente nuevo que combina esas características de manera ideal. La transmisión de las fuerzas desde el cortador a lo largo del eje Z y el eje Y al cuerpo de la máquina se ha optimizado con un diseño de máquina totalmente nuevo.

3 ejes:




RXU1001

Ideal para forjar matrices, fabricación de moldes y matrices, industria aeroespacial, producción de maquinaria, etc.

  • Con QUADROGUIDE para una elevada capacidad de desbaste y precisión, todos los ejes con motores lineales y libre elección de los husillos en función de la aplicación, hasta 67 Nm (S1)

    • Desplazamiento eje X: 1000mm

    • Desplazamiento eje Y: 810mm

    • Desplazamiento eje Z: 500mm

    • Área de trabajo: 960mm x 798mm

    • Capacidad máxima: 2000Kg

    • Velocidad de husillo: 24,000 RPM, 67 Nm (S1), HSK A63, Máx. diámetro de herramienta 35mm

    • Velocidad de corte: 0-60,000 mm/min.

    • Dimensiones: 3500mm x 4814mm x 3300mm.

    • Peso: 19.5T

    • Número de herramientas: 24 (rotativo, se puede reemplazar durante el mecanizado), opcional 40, 75 o más lugares.

    Ver Plano

    Escríbanos un correo o llene el formulario.



RXU2000

Máquina de alta precisión para piezas de trabajo grandes de hasta 2.0 mx 1.8 mo 2.4 m x 1.4 m

  • Con QUADROGUIDE para una elevada capacidad de desbaste y precisión, todos los ejes con motores lineales y libre elección de los husillos en función de la aplicación, hasta 101 Nm (S1).

    • Rango de mecanizado: 2000mm x 1800mm x 800mm o 2400mm x 1400mm 800mm

    • Máx. altura: 1000 o 950 mm entre la punta del husillo y la mesa de máquinas.

    • Tamaño de la mesa: 2000mm x 1750mm o 2300mm x 1750mm

    • Capacidad máxima: Max.5000Kg

    • Velocidad de avance: 0-60,000 mm/min.

    • Velocidad de husillo: 24,000 RPM, 67 Nm (S1), HSK A63, Máx. diámetro de herramienta 35mm

    • Láser de medición: Colocado a un lado de la mesa con protección contra viruta.

    • Peso: 49.0T

    • Número de herramientas: 89 o más lugares opcionales.

    • Dimensiones: 5224mm x 6515mm x 4400mm.

    Ver Plano

    Escríbanos un correo o llene el formulario.

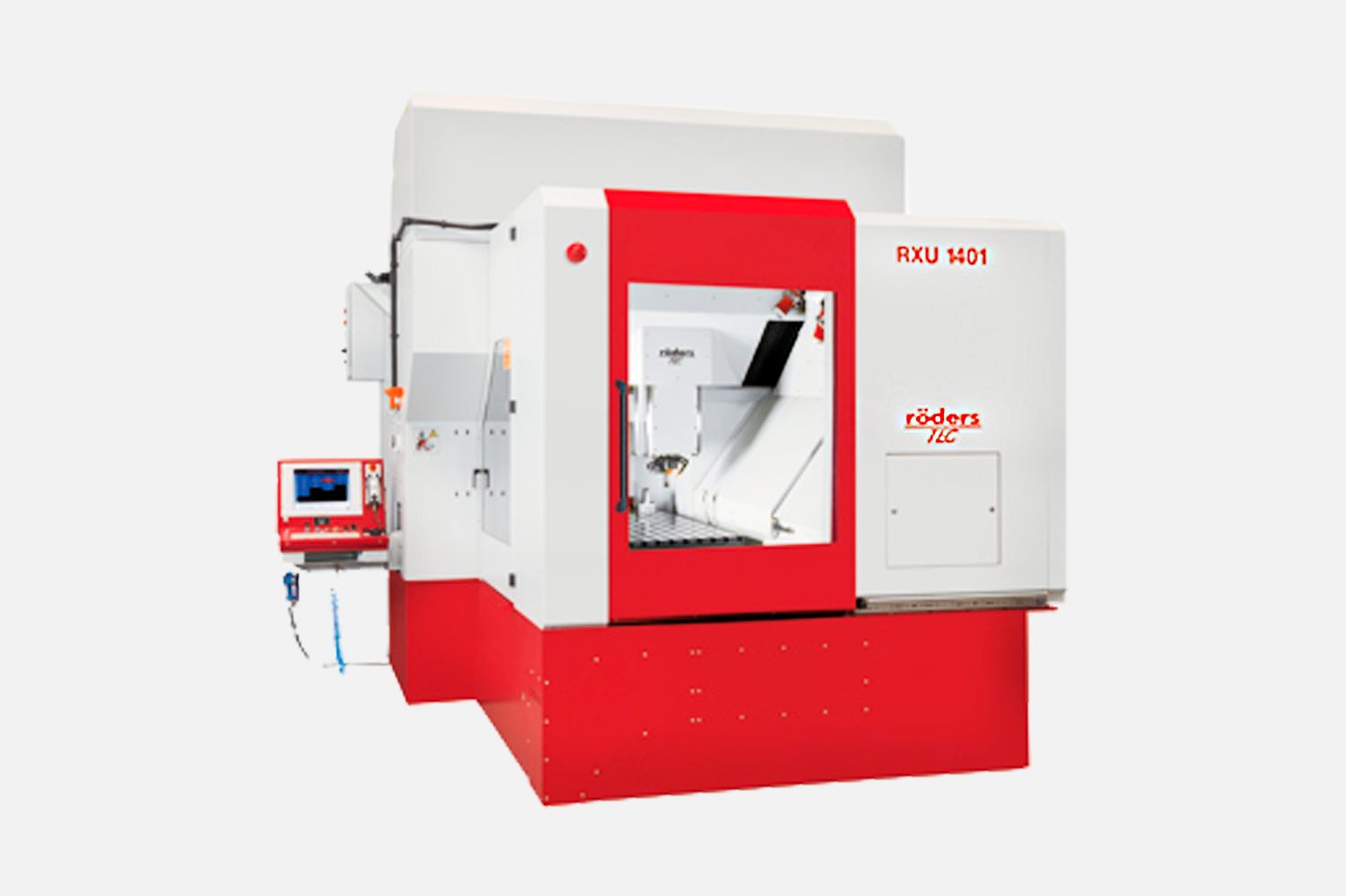

RXU1401

Todos los ejes con accionamiento directos. El husillo de fresado se puede elegir según la aplicación, hasta 101 Nm (S1) disponibles.

  • Con QUADROGUIDE para una elevada capacidad de desbaste y precisión, todos los ejes con motores lineales y libre elección de los husillos en función de la aplicación, hasta 101 Nm (S1)

    • Desplazamiento eje X: 1400mm

    • Desplazamiento eje Y: 1050mm

    • Desplazamiento eje Z: 600mm

    • Área de trabajo: 1400mm x 1070mm

    • Capacidad máxima: 3000Kg

    • Velocidad de husillo: 24,000 RPM, 67 Nm (S1), HSK A63, Máx. diámetro de herramienta 35mm

    • Velocidad de corte: 0-60,000 mm/min.

    • Dimensiones: 3921mm x 5439mm x 3600mm.

    • Peso: 27.0T

    • Número de herramientas: 50, 90 o más lugares opcionales.

    Ver Plano

    Escríbanos un correo o llene el formulario.

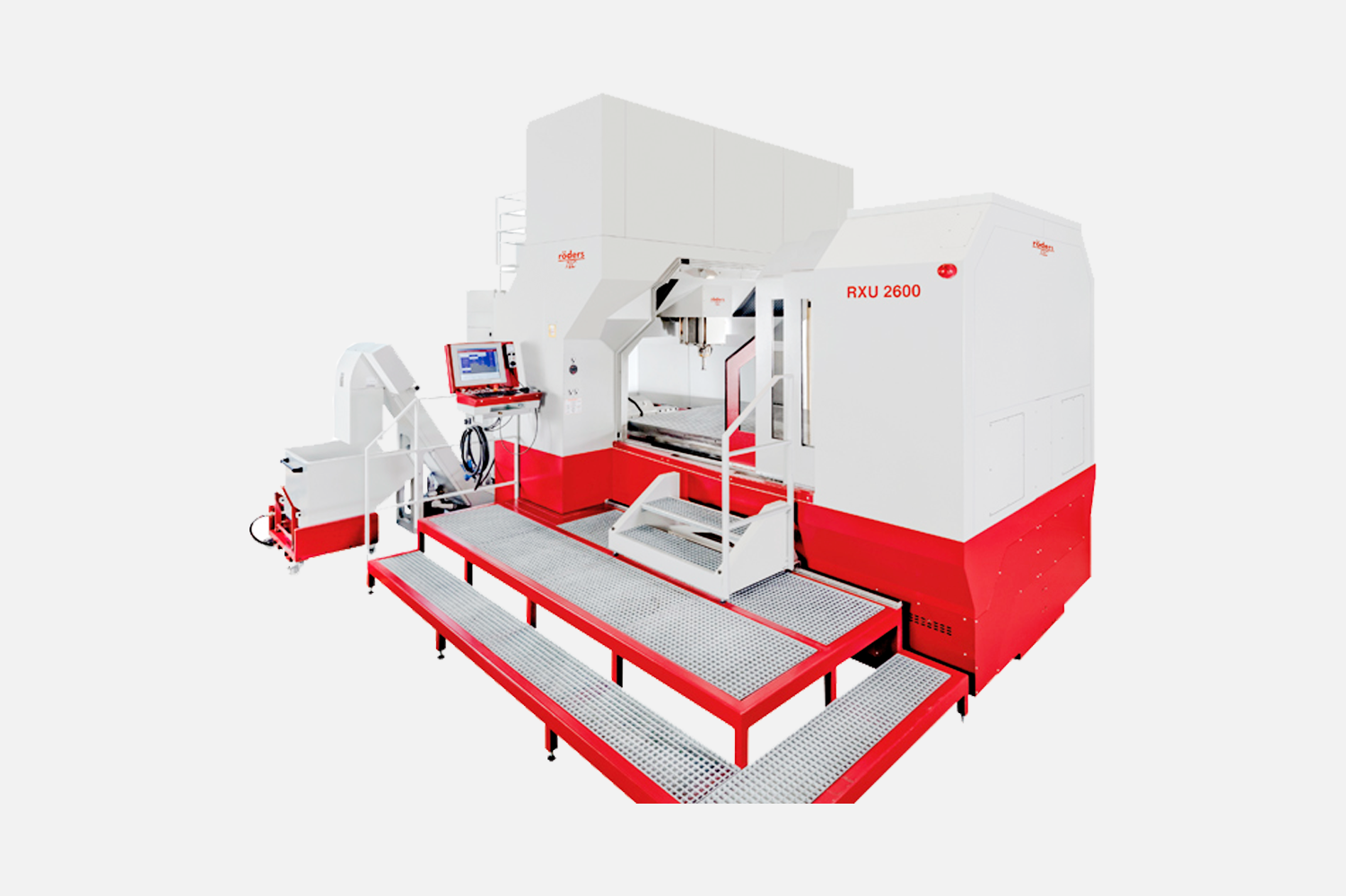

RXU2600

Máquina de alta precisión para piezas de trabajo grandes de hasta 2.6 mx 1.8 mo 3.0 mx 1.4 m

  • Con QUADROGUIDE para una elevada capacidad de desbaste y precisión, todos los ejes con motores lineales y libre elección de los husillos en función de la aplicación, hasta 101 Nm (S1).

    • Rango de mecanizado: 2600mm x 1800mm x 800mm o 3000mm x 1400mm 800mm

    • Máx. altura: 1000 o 950 mm entre la punta del husillo y la mesa de máquinas.

    • Tamaño de la mesa: 2600mm x 1750mm o 2900mm x 1750mm

    • Capacidad máxima: Max.5000Kg

    • Velocidad de avance: 0-60,000 mm/min.

    • Velocidad de husillo: 24,000 RPM, 67 Nm (S1), HSK A63, Máx. diámetro de herramienta 35mm

    • Láser de medición: Colocado a un lado de la mesa con protección contra viruta.

    • Peso: 55.0T

    • Número de herramientas: 86 o más lugares opcionales.

    • Dimensiones: 5224mm x 8015mm x 4400mm.

    Ver Plano

    Escríbanos un correo o llene el formulario.




5 ejes:




RXU1001DSH

Con QUADROGUIDE® para una alta capacidad de desbaste, dinámica y precisión.

  • Con QUADROGUIDE para una elevada capacidad de desbaste y precisión, todos los ejes con motores lineales y libre elección de los husillos en función de la aplicación, hasta 101 Nm (S1)

  • Desplazamiento eje X: 800mm

    Desplazamiento eje Y: 855mm

    Desplazamiento eje Z: 500mm

    Cama giratoria: +/- 115° (otros, bajo pedido)

    Rango de rotación: Casi ilimitado.

    Tamaño de la mesa: 400mm redondo o 400mm cuadrado, 600mm redondo con dos lados planos o 600mm redondo

    Capacidad máxima: 800Kg

    Velocidad de husillo: 24,000 RPM, 67 Nm (S1), HSK A63, Máx. diámetro de herramienta 35mm

    Velocidad de avance: 0-60,000 mm/min

    Dimensiones: 3500mm x 4814mm x 3600mm

    Peso: 21.0T

    Número de herramientas: 24(rotativo – se puede cargar durante el mecanizado), opcional 40 lugares o más

    Ver Plano

    Escríbanos un correo o llene el formulario.

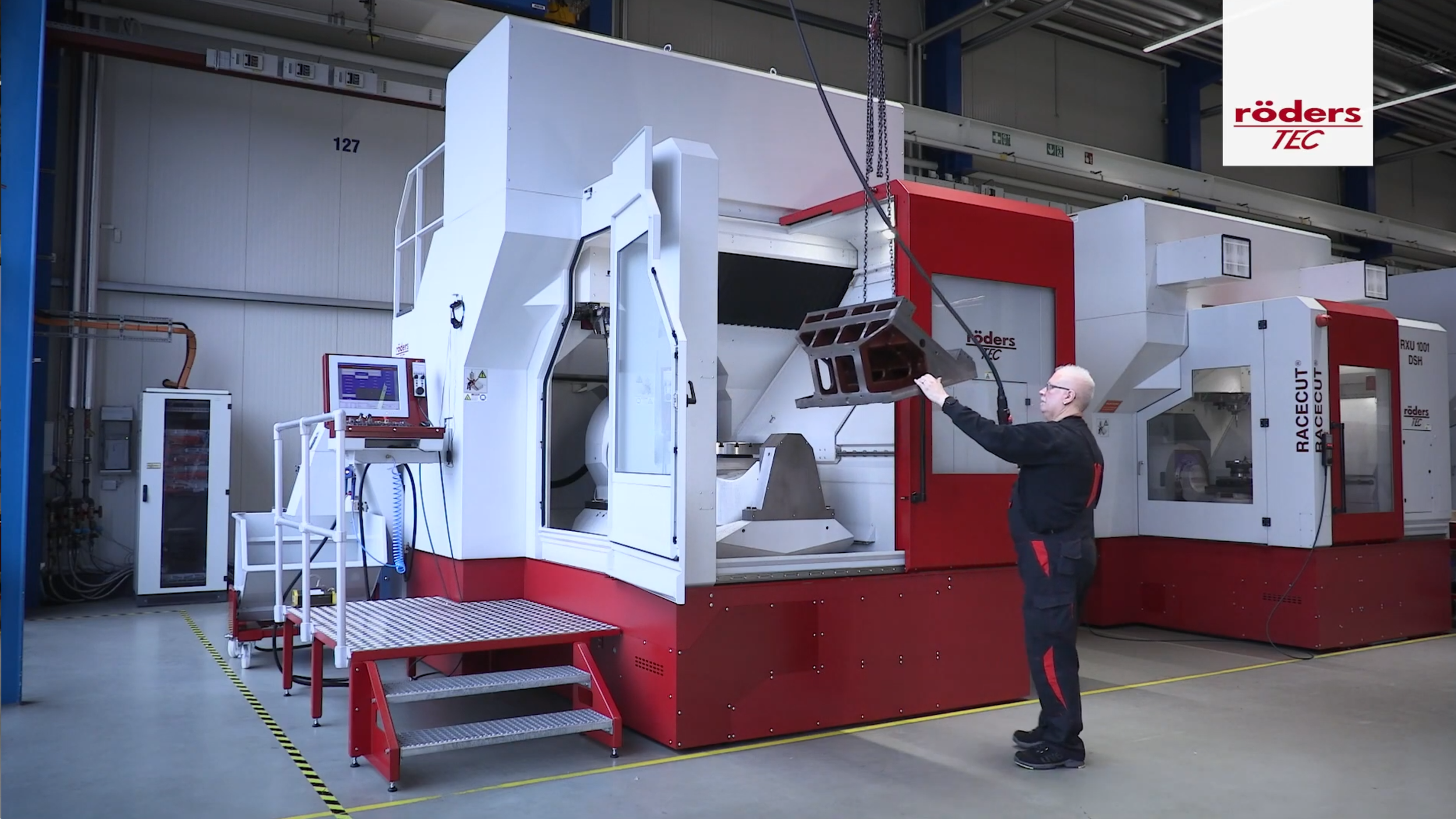

RXU1201DSH

Diseño de máquina especial para mecanizar BLINGS y piezas de trabajo similares desde dos lados en una configuración.

  • Con QUADROGUIDE para una elevada capacidad de desbaste y precisión, todos los ejes con motores lineales y libre elección de los husillos en función de la aplicación, hasta 101 Nm (S1)

    • Desplazamiento eje X: 1000mm

    • Desplazamiento eje Y: 1050mm

    • Desplazamiento eje Z: 600mm

    • Cama giratoria: +/- 115° (otros, bajo pedido)

    • Rango de rotación: Casi ilimitado.

    • Tamaño de la mesa: 625mm redondo o 625mm cuadrado, 895mm redondo con dos lados planos o 895mm redondo.

    • Capacidad máxima: 1500Kg

    • Velocidad de husillo: 24,000 RPM, 67Nm (S1), HSK A63, Máx. diámetro de herramienta 35mm

    • Velocidad de avance: 0-60,000 mm/min

    • Dimensiones: 4205mm x 5431mm x 4000mm

    • Peso: 33.0T

    • Número de herramientas: 50, 90 o más lugares opcionales

    Ver Plano

    Escríbanos un correo o llene el formulario.

RXU1001DBH

Diseño de máquina especial para mecanizar BLINGS y piezas de trabajo similares desde dos lados en una configuración.

  • Diseño de máquina especial para mecanizar BLINGS y piezas de trabajo similares desde dos lados en una configuración. Con QUADROGUIDE para una elevada capacidad de desbaste y precisión, todos los ejes con motores lineales y libre elección de los husillos en función de la aplicación, hasta 101 Nm (S1).

    • Desplazamiento eje X: 800mm

    • Desplazamiento eje Y: 855mm

    • Desplazamiento eje Z: 500mm

    • Cama giratoria: +/- 115° (otros, bajo pedido)

    • Rango de rotación: Casi ilimitado.

    • Tamaño de la mesa: Circular de 355mm con sistema integrado de sugestión rápida plegable.

    • Capacidad máxima: 300Kg

    • Velocidad de husillo: 36,000 RPM, 15kW, HSK E50, Máx. diámetro de herramienta 20mm

    • Velocidad de avance: 0-60,000 mm/min

    • Dimensiones: 3500mm x 5300mm x 3550mm

    • Peso: 21.0T

    • Número de herramientas: 24(rotativo – se puede cargar durante el mecanizado), opcional 40 lugares o más

    • Eliminación de viruta: Con 2 tornillos en la caja de viruta detrás de la máquina o con transportador de viruta adicional.

    Ver Plano
