Sysblocks

Revoluciona el Procesamiento de Señales

transforma la enseñanza de señales en música y DSP con un microcontrolador de 32 bits a 200 MHz. Ofrece entradas y salidas analógicas, control ajustable por software y puertos de expansión para conectividad. Ideal para aulas, combina un enfoque práctico con un currículo gratuito en línea, facilitando un aprendizaje efectivo y compacto.

Soluciones

Panel de Experimentación Sysblocks

Es una herramienta educativa diseñada para enseñar el procesamiento de señales en música y sistemas digitales.

  • El panel de experimentación Sysblocks es una herramienta educativa diseñada para enseñar el procesamiento de señales en música y sistemas digitales. Con un microcontrolador de 32 bits, este panel permite a los estudiantes explorar conceptos de conversión de señales y procesamiento digital, facilitando el aprendizaje práctico en un entorno seguro y accesible.

    • Microcontrolador: Procesador PIC de 32 bits

    • Protección: Cubierta de acrílico claro para un uso seguro en aula

    • Conectividad: Incluye fuente de alimentación y cable USB

    • Compatibilidad: Funciona con Flowcode para programación sencilla

    • Accesorios: Se requiere un osciloscopio para análisis

    Temas de Aprendizaje

    Música con Microcontroladores

    • Conversión analógica a digital (A/D)

    • Conversión digital a analógica (D/A)

    • Procesamiento digital de señales simples

    • Teorema de Nyquist

    • Efectos de audio (eco, reverb, distorsión)

    • Mezcladores y creación musical

    • Retrasos y balanceo

    • Ecualización y filtros

    Sistemas, Señales, DSP y FFT

    • Conversión A/D y D/A

    • Teorema de Nyquist

    • Técnicas de procesamiento digital de señales

    • Manipulación digital de señales

    • Convolución y detección de niveles

    • Análisis de Fourier y sistemas FFT

    • Filtros digitales

Instrumentación para Sysblocks

Permite a los estudiantes utilizar equipos de laboratorio existentes, optimizando su experiencia educativa.

  • El complemento de instrumentación para Sysblocks permite a los estudiantes utilizar equipos de laboratorio existentes, optimizando su experiencia educativa. Se recomienda el uso del Picoscope, un dispositivo que combina múltiples funciones en un solo paquete: osciloscopio de dos canales, analizador de espectro, generador de formas de onda y trazador XY.

    • Funciones: Osciloscopio, analizador de espectro, generador de formas de onda, trazador XY

    • Facilidad de Uso: Diseño intuitivo, ideal para entornos educativos

    • Costo: Opcional como complemento para el paquete Sysblocks

Panel de Comunicaciones Sysblocks

Es una herramienta educativa diseñada para enseñar técnicas de comunicación y radio digital.

  • El panel de comunicaciones Sysblocks es una herramienta educativa diseñada para enseñar técnicas de comunicación y radio digital. Equipado con un microcontrolador de 32 bits y múltiples módulos, permite a los estudiantes experimentar con la modulación, codificación y análisis de señales en un entorno seguro y práctico.

    • Microcontrolador: Procesador PIC de 32 bits

    • Protección: Cubierta de plástico claro para uso en aula

    • Configuración: Incluye tres placas Sysblocks y una placa mezcladora

    • Conectividad: Seis cables micro BNC, fuente de alimentación y cable USB

    • Compatibilidad: Funciona con Flowcode para programación sencilla

    Temas de Aprendizaje

    Técnicas de Comunicaciones y Radio Digital

    • Amplitud modulada (AM) y frecuencia modulada (FM)

    • Sistemas de comunicaciones digitales

    • Modulación y demodulación

    • Codificadores y decodificadores

    • Bucles de fase bloqueada (PLL)

    • Secuencias de pseudoaleatoriedad (PRBS) y tasas de error de bits

    • Técnicas de radio digital: AM, FM, QPSK, XPSK, APSK, FSK, OOK

    • Técnicas de espectro expandido

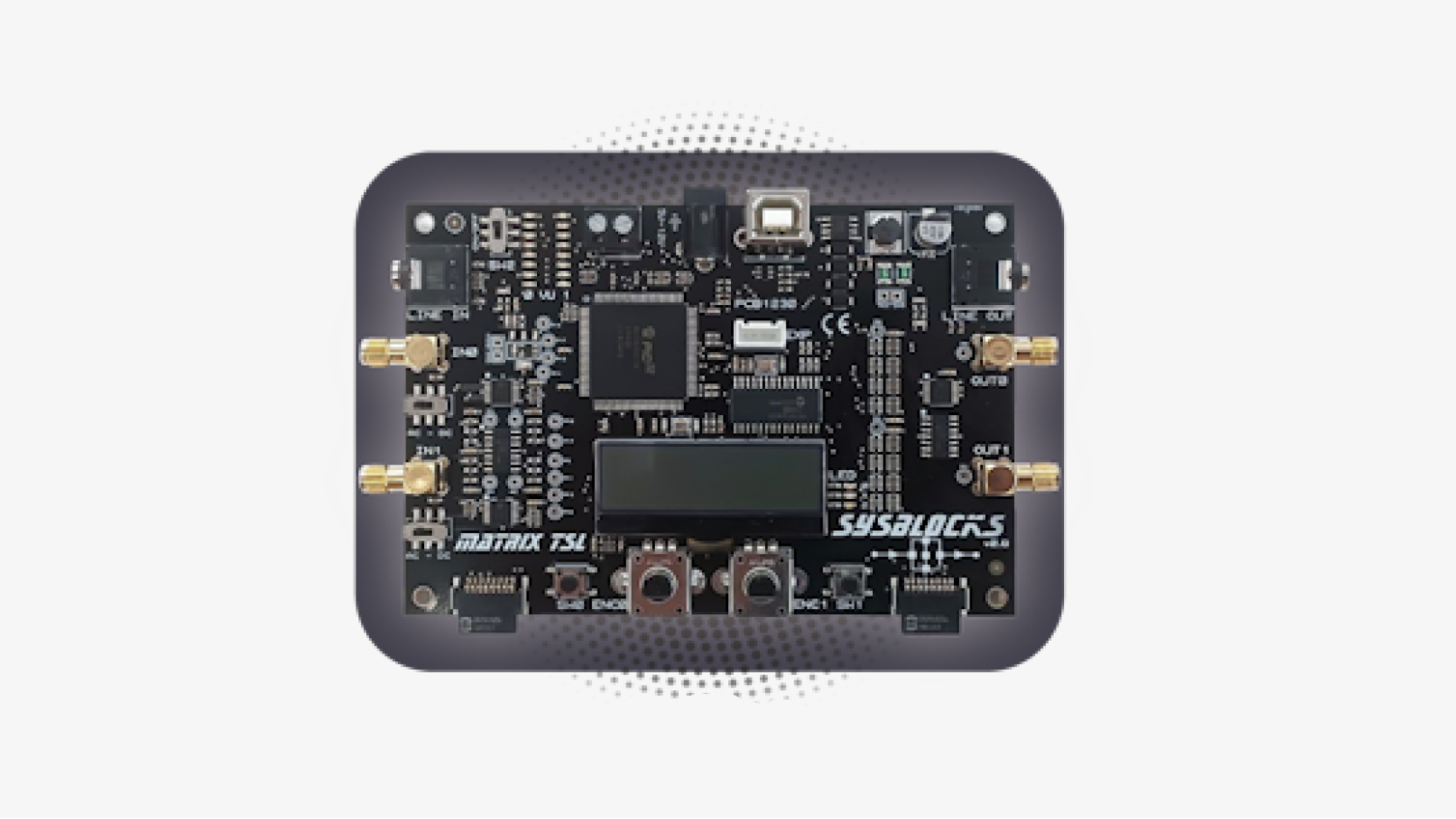

Placa Sysblocks

Diseñada para ofrecer una plataforma versátil y potente para el aprendizaje y experimentación en procesamiento de señales.

  • La placa Sysblocks está diseñada para ofrecer una plataforma versátil y potente para el aprendizaje y experimentación en procesamiento de señales. Cuenta con un microcontrolador PICmicro de 32 bits que permite un procesamiento eficiente, liberando tareas no centrales a un dispositivo host estándar de la serie 18.

    • Entradas Analógicas: 4

    • Salidas Analógicas: 2

    • Microcontrolador: PICmicro de 32 bits

    • Conectividad: 2 puertos E-blocks para expansión (WiFi, Bluetooth, etc.)

    • Potenciómetro Digital: Ajuste del nivel de señales de entrada en software

    • Display: Pantalla gráfica en miniatura

    • LEDs: LEDs programables, incluyendo 2 x 8 LEDs VU meter

    • Alimentación: 3.3V (USB o fuente de alimentación)

    • Interconexiones Incluidas:

      • 1 x PCB Sysblocks BL2461

      • 2 x Adaptadores BNC a SMA (BL4585)

      • 2 x Cables SMA a SMA (BL6889)

      • 1 x Divisor BNC (BL6374)

      • 1 x Cable jack 3.5mm a 3.5mm (HP6400)

      • 1 x Cable USB (HPUSB)
