Inspección de las aspas del ventilador
Álabes de Ventilador
Los álabes de ventilador, cruciales para el empuje del motor, deben ser medidos con alta precisión debido a su tamaño, geometrías y materiales. ZEISS proporciona herramientas para asegurar mediciones exactas y mantener la eficiencia del motor.
Aspas de ventilador de metal
Los álabes de ventilador metálicos, fabricados principalmente en aluminio y titanio, han sido la norma en motores a reacción desde su inicio. Su diseño complejo ha impulsado avances en métodos de fabricación. Han evolucionado de geometrías simples a perfiles en 3D con estructuras huecas o de panal, resultando en menos álabes por motor, pero más grandes y costosos.
Proceso de Forja
ZEISS mejora los procesos de forjado tradicionales con herramientas y análisis avanzados, aumentando la productividad y precisión. Las tecnologías ZEISS son clave para verificar la conformidad de los troqueles y las palas, capturando y analizando digitalmente su conformidad y desgaste en 2D y 3D.
Mecanizado de Raíz/Punta
El mecanizado final asegura que la pieza se ajuste correctamente y evite fugas de gas.
El reto: El tamaño del componente y las pequeñas tolerancias en la forma de la raíz requieren tecnología y sensores adecuados.
Nuestra solución: ZEISS ofrece soluciones complementarias que se pueden usar con CMM táctiles o ATOS ScanBox.
Acabado del Borde del Perfil Aerodinámico
El acabado del borde aerodinámico y la inspección de cavidades internas son desafiantes debido a la complejidad del perfil y las características internas. ZEISS ofrece soluciones de medición en 2D y 3D de alta precisión y tomografía computarizada (CT) para verificar estos aspectos.
Validación Final
Las aspas del ventilador requieren cumplir con estrictos requisitos reglamentarios y OEM para garantizar su seguridad.
Nuestra solución: ZEISS proporciona soluciones precisas y software especializado como Blade Inspect Pro para validar y calificar las características de las piezas.
Álabes de Ventilador Compuestos
Los álabes de ventilador compuestos, más ligeros y grandes que los metálicos, ofrecen mejores propiedades de material. Su producción requiere habilidades avanzadas o costosos procesos automatizados, resultando en álabes de alto rendimiento para motores jet modernos.
Diseño y Acabado de Fibra de Carbono
Las técnicas avanzadas de fabricación de aspas de ventilador de fibra de carbono requieren herramientas de moldeo precisas y controles periódicos.
Nuestra solución: ZEISS ofrece tecnologías para capturar y analizar digitalmente en 2D y 3D la conformidad y desgaste del troquel.
Terminación del Mecanizado
El mecanizado final de raíz y punta es esencial para evitar fugas de gas y asegurar un buen rendimiento.
Nuestra solución: ZEISS proporciona análisis en 2D y 3D para garantizar precisión en la conformidad de las piezas.
Validación Final
Reto: Asegurar que las aspas del ventilador cumplan con los estrictos requisitos de aeronavegabilidad.
Solución: ZEISS proporciona herramientas precisas y software especializado para validar y calificar características de manera eficiente.
Inyección y Curado de Resina
La resina da rigidez a la fibra y la pieza se cura para obtener su forma final.
Nuestra solución: ZEISS captura y analiza en 2D y 3D la conformidad de la pieza durante el proceso.

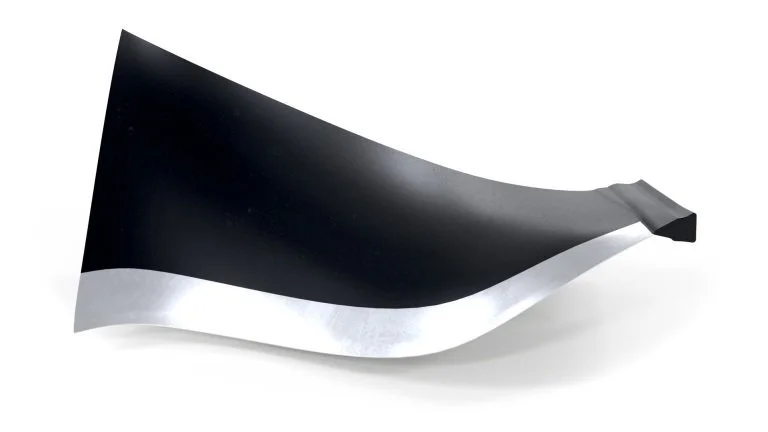

Borde de Ataque Metálico
La verificación del borde metálico es complicada y costosa.
Solución: ZEISS usa tecnología óptica para medir sin fijaciones y táctil para alta precisión.
