Inspección de volumen de GOM
Análisis de datos de CT en 3D
GOM Volume Inspect Pro presenta numerosas funciones que los usuarios pueden automatizar y programar de acuerdo con sus necesidades. Puede importar directamente todos los formatos comunes de sus datos de TC, independientemente del sistema de tomografía computarizada que utilice para medir.
Características destacadas
Visualización de volumen mejorada
Con la vista de detalles de volumen, puede mostrar simultáneamente secciones de volumen desde diferentes ángulos. Esto le brinda una orientación óptima en el volumen y es útil para analizar su componente con mayor detalle. La transparencia y el diseño del color son personalizables. Utilice diagramas de color individuales para una visualización clara y estructurada de las características de la pieza y la densidad del material en el volumen.
Separación de volumen de escaneo
Con la vista de detalles de volumen, puede mostrar simultáneamente secciones de volumen desde diferentes ángulos. Esto le brinda una orientación óptima en el volumen y es útil para analizar su componente con mayor detalle. La transparencia y el diseño del color son personalizables. Utilice diagramas de color individuales para una visualización clara y estructurada de las características de la pieza y la densidad del material en el volumen.
Resultados a través de video
No solo puede moverse virtualmente a través de cada capa de su componente, ahora también puede grabar clips de video a medida que avanza, guardar la evaluación y compartirla con otros. Los videos harán que los resultados de sus análisis sean aún más convincentes. Úselo para explicar información de componentes complejos de una manera fácil.
Ventajas con GOM Volume Inspect PRo
-
Visualización interactiva de datos de volumen
Muestre sus datos en secciones de volumen 3D y 2D
-
Análisis de defectos internos
Cavidades de contracción, grietas, inclusión, porosidad, etc.
-
Evaluación de varios componentes
Análisis de tendencias y comparación entre partes
-
Evaluación metrológica
Inspecciones 3D de elementos geométricos (incluido GD&T)
-
Visualización de resultados
Comparaciones de campo completo objetivo / real con visualización codificada por colores.
-
Funciones de automatización
Evaluaciones automatizadas y funciones personalizadas
GOM Volume Inspect combina potentes funciones de volumen con innovadoras herramientas de medición
Inspecciones individuales con la máxima eficiencia
Visualice e inspeccione los datos de CT con GOM Volume Inspect y obtenga información de alta precisión sobre la calidad de sus objetos de medición. ¿Quiere personalizar visualizaciones, evaluaciones y registros de geometrías, defectos, estructuras y situaciones de montaje con solo unos pocos clics? Luego, consulte la gama completa de funcionalidades de automatización y personalización.
Flujo de trabajo para el análisis de datos de TC en 3D
Operación intuitiva, alto rendimiento. Importe sus datos al software usando arrastrar y soltar. Vea sus componentes, haga secciones transversales donde quiera y muévase capa por capa. Evalúe todos los elementos, incluso las estructuras internas, y compare los datos reales con el CAD. Guarde los resultados de sus análisis sistemáticamente como un informe de medición en PDF y compártalo con sus colegas y clientes.
GOM Volume Inspect Pro en acción
Inspección de bateria recargable.
Inspección visual de una batería recargable.
Objetivo: inspeccionar los componentes críticos de una batería recargable para comprobar si presenta defectos.

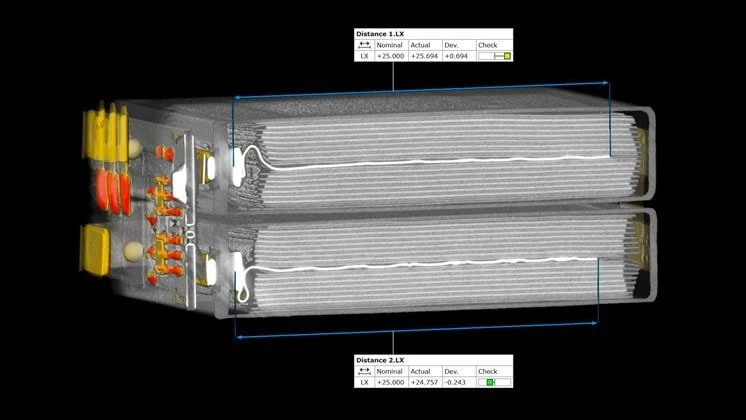

Solución: después de escanear la batería con un sistema de tomografía computarizada, los datos de TC se evalúan en GOM Volume Inspect Pro. El software crea vistas seccionales digitales en cualquier punto de la batería. Puede personalizar los detalles y el contraste de la imagen, que revelan incluso los detalles más pequeños y las diferencias de material con una calidad excelente. Las áreas problemáticas típicas cerca del voladizo del ánodo, material atrapado o puntos de soldadura defectuosos también se detectan sin fallas.
Inspección 3D de pieza moldeada por inyección
Evaluación metrológica de elementos geométricos y defectos.
Objetivo: inspección 3D de una pieza moldeada por inyección con un anillo de goma.
Solución: Los datos de CT y CAD de la pieza se importan a GOM Volume Inspect Pro. Puede realizar una comparación objetivo / real y un análisis del espesor de pared en el software para evaluar la calidad de los componentes y optimizar las herramientas, si es necesario. El software visualiza variaciones dimensionales en un perfil de color que muestra contracción y deformación en distintos colores. Las evaluaciones de GD&T para el componente, incluidas sus estructuras internas, y los informes exhaustivos completan esta inspección.
Inspección de defectos de la pieza de plástico
Inspección detallada de defectos de una pieza moldeada por inyección
Objetivo: Inspección detallada de defectos en busca de inclusiones y vacíos.
Solución: Para garantizar estrictos requisitos de calidad, la pieza moldeada por inyección se inspecciona en busca de inclusiones y huecos y se somete a una evaluación metrológica en profundidad. Cuando se trata de inspeccionar estructuras internas, GOM Volume Inspect Pro ofrece herramientas de medición dedicadas que analizan la porosidad de su componente, las dimensiones de sus defectos y su distancia desde la carcasa exterior o CAD. Se pueden aplicar rangos de tolerancia para sus clasificaciones específicas.
Nuevas funciones
Vista detallada de volumen
Puede mostrar simultáneamente varias secciones de volumen desde diferentes ángulos, lo que le brinda una orientación óptima en el volumen y es útil para analizar su componente con mayor detalle.
Visualización de volumen mejorada
A partir de ahora, tendrá aún más opciones para mostrar secciones de volumen 2D y volúmenes 3D. Utilice la transparencia y el diseño de color personalizables para obtener visualizaciones de alta precisión de los detalles importantes de los componentes.
Presentación de resultados a través de video
No solo puede moverse virtualmente a través de cada capa de su componente, ahora también puede grabar clips de video a medida que avanza, guardar la evaluación y compartirla con otros. Los videos harán que los resultados de sus análisis sean aún más convincentes y son ideales para explicar información de componentes complejos de una manera fácil.
La solución adecuada para cada problema
GOM Volume Inspect está disponible en dos versiones: gratis y por un cargo. Usted elige la licencia que mejor se adapta a su proyecto de inspección actual. Siempre puede actualizarlo más adelante, si es necesario.
GOM Volume Inspect
Evaluaciones gratuitas
Necesito software gratuito para el análisis de mis datos de TC.
Análisis visual
Principalmente tengo que realizar análisis visuales de mis datos de TC.
Evaluar partes individuales
Solo necesito inspecciones 3D de geometrías para piezas individuales.
Realizar inspecciones estándar
Solo necesito inspecciones básicas para detectar defectos de volumen.
GOM Volume Inspect Pro
Análisis detallados
Me gustaría realizar análisis detallados de datos de TC con una amplia gama de criterios.
Personaliza y automatiza
Me gustaría integrar mis propias evaluaciones en el software y / o automatizar evaluaciones.
Evaluar partes recurrentes
Me gustaría comprobar las dimensiones de los componentes que se utilizan con mucha frecuencia y realizar comparaciones entre piezas.
Descargar
Descarga ahora gratis
Importe sus datos de TC y pruebe todas las funciones de GOM Volume Inspect. Uso gratuito permanente - sin obligación contractual
GOM Volume Inspect Pro
¿Le gustaría automatizar procesos de medición, evaluaciones y visualizaciones? ¿Realiza verificaciones definidas por el usuario y analiza las características de los componentes de acuerdo con sus criterios autodefinidos? Luego pruebe GOM Volume Inspect Pro, la versión profesional con potentes funciones de análisis.
