E-Blocks 2 de Matrix ofrece una amplia gama de placas de microcontroladores, tanto Upstream como Downstream, con funciones de prueba y depuración en circuito gracias a Ghost. Permite integración con microcontroladores como Arduino y Raspberry Pi, conectividad a través de terminales Grove y compatibilidad con el software Flowcode. Todos los softwares necesarios están disponibles de forma gratuita en línea.
Tarjetas de desarrollo
8-Bit PIC Programmer
Es compatible con varios lenguajes de programación y permite programar el microcontrolador PIC16F18877 en la placa.
-
El programador PIC de 8 bits (BL0011) es compatible con varios lenguajes de programación y permite programar el microcontrolador dsPIC en la placa. Viene con un potente microcontrolador PIC16F18877 y tomas de E-blocks2 para los pines de puerto. Se alimenta con una fuente externa o a través de USB. Se puede usar con placas E-blocks originales mediante una placa de conversión, aunque la función de AutoID de E-blocks2 no funciona con las placas de E-blocks versión 1.
-
VCC Voltage: 3.3 VDC - 5 VDC.
ICD: Clock = B6 / Data = B7.
Canales digitales ICT: 35.
Canales analógicos ICT: 17.
Puerto DC Jack: 7.5 – 12 VDC
Leds de estado.
Puerto micro USB.
Terminales de salida de potencia.
Microcontrolador Ghost.
E-blocks2 Raspberry Pi shield
Permite conectar una Raspberry Pi 3 model B a un sistema E-blocks para programación y depuración.
-
El escudo de Raspberry Pi (BL0036) permite conectar una Raspberry Pi a un sistema E-blocks para programación y depuración. Presenta todos los pines GPIO y periféricos como tomas de E-blocks2. Se alimenta externamente o desde el puerto micro USB. Incluye nuevas características como la energía enrutada por el conector, protección de fusibles y tamaño más compacto. Se necesita un conector adicional para usarlo con E-blocks de primera generación. Raspberry Pi no está incluido.
-
VCC Voltage: 3.3 VDC - 5 VDC.
ICD: Clock = B6 / Data = B7.
Canales digitales ICT: 28.
Puerto DC Jack: 7.5 – 12 VDC
Leds de estado.
Puerto micro USB.
Terminales de salida de potencia.
Microcontrolador Ghost.
ESP32 programmer board
Presenta un microcontrolador ESP32 de 32 bits con Bluetooth y WIFI integrados, y se alimenta por USB o fuente externa.
-
El Programador ESP32 (BL0058) es compatible con varios lenguajes de programación y se programa usando una herramienta serial gratuita incluida en Flowcode o Arduino IDE. Presenta un microcontrolador ESP32 de 32 bits con Bluetooth y WIFI integrados, y se alimenta por USB o fuente externa. Incluye nuevas características como enrutamiento de energía a través del conector, identificación automática de placa y protección contra sobrecorriente. Compatible con Ghost para depuración avanzada. Requiere un conector específico para ser usado con E-blocks de primera generación.
-
VCC Voltage: 3.3 VDC - 5 VDC.
ICD: Clock = IO2 / Data = IO0.
Canales digitales ICT: 24.
Canales analógicos ICT: 16.
Puerto DC Jack: 7.5 – 12 VDC
Leds de estado.
Puerto micro USB.
Terminales de salida de potencia.
Microcontrolador Ghost.
E-blocks2 PIC Multiprogrammer
El programador multi-microcontrolador de 8 bits para programación y depuración de microcontroladores.
-
El programador multi-microcontrolador de 8 bits (BL0080) permite programar una amplia gama de dispositivos PIC de 18, 28 y 40 pines. Presenta todos los pines del puerto como tomas E-blocks2 y se alimenta a través de una fuente externa o USB. Incluye un potente PIC16F18877 de 40 pines y es compatible con la tecnología Ghost para depuración avanzada.
-
VCC Voltage: 3.3 VDC - 5 VDC.
ICD: Clock = B6 / Data = B7.
Canales digitales ICT: 35.
Canales analógicos ICT: 17.
Puerto DC Jack: 7.5 – 12 VDC
Leds de estado.
Puerto micro USB.
Terminales de salida de potencia.
Microcontrolador Ghost.
E-blocks2 FPGA board
El FPGA se programa utilizando el software Quartus de Intel a través de un cable USB Blaster de Terasic.
-
El tablero FPGA E-blocks 2 combina la velocidad y potencia de los dispositivos FPGA de la serie Altera Cyclone IV con la simplicidad de E-blocks, proporcionando seis puertos de E-blocks compatibles de 8 bits. El FPGA se programa utilizando el software Quartus de Intel a través de un cable USB Blaster de Terasic. El dispositivo FPGA utilizado es un EP4CE10E22, que cuenta con 10320 macrocélulas y 414 Kb de RAM. El tablero también cuenta con un dispositivo de configuración de 4 MB que permite que el FPGA se inicie automáticamente con el último programa del usuario al encenderlo o reiniciarlo. Principales características: Diseñado para uso educativo e industrial; se puede utilizar con diagramas de bloques, VHDL o Verilog; compatible con el núcleo NIOS II; memoria de configuración integrada; compatible con E-blocks.
-
VCC Voltage: 3.3 VDC - 5 VDC.
ICD: Clock = CLK1_23.
Canales digitales ICT: 48.
Puerto DC Jack: 7.5 – 12 VDC
Leds de estado.
Puerto micro USB.
Terminales de salida de potencia.
E-blocks2 Combo Tablero
Esta placa descendente flexible es una plataforma ideal para el aprendizaje y el desarrollo de proyectos.
-
Esta placa descendente flexible (BL0114) es una plataforma ideal para el aprendizaje y el desarrollo de proyectos. La placa combinada E-blocks2 funcionará con cualquier programador de E-blocks2 ascendente, lo que permitirá explorar múltiples tecnologías utilizando una sola placa de E-blocks descendente.
El E-blocks2 Combo Board es un recurso ideal para ayudar a aprender programación utilizando diagramas de flujo, C o código de ensamblaje.
Para obtener más información, consulte nuestra hoja de datos técnicos.
E-blocks > E-blocks2
Al usar nuestra placa de conversión, BL0113 esta placa también se puede utilizar con nuestros E-bloques originales placas aguas arriba. Tenga en cuenta que la funcionalidad E-blocks2 Auto ID no funcionará con las placas ascendentes E-blocks versión 1.
Las nuevas características en E-blocks2 incluyen:
Potencia ahora enrutada a través del conector, no más cables voladores
Funcionalidad de identificación automática de placa
Configuración automática del proyecto Flowcode
Huella más pequeña utilizando tecnología de montaje en superficie actualizada
Sobre la protección de fusible reiniciable actual
-
16 LED individuales
16 interruptores individuales
Pantalla cuádruple de 7 segmentos
LCD alfanumérico de 20 x 4 caracteres
Sensores a bordo (luz/potenciómetro)
Toma de salida de audio

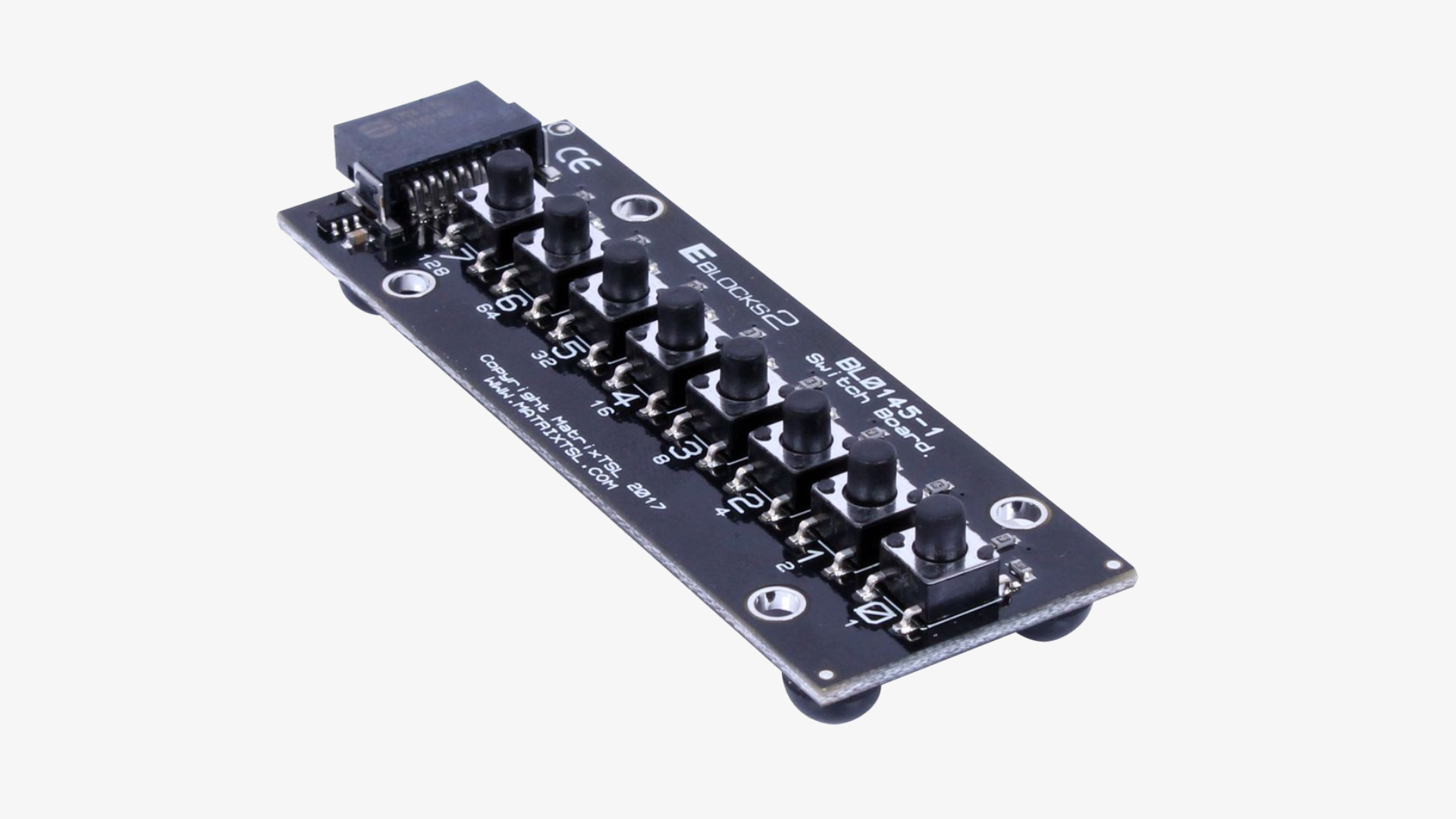

E-blocks2 Switch Board
La placa de conmutación E-blocks2 permite agregar un banco de ocho entradas de conmutación al sistema E-blocks2.
-
El E-blocks2 Switch x 8 (BL0145) es una herramienta útil que le permite controlar lo que está sucediendo en el sistema. Los interruptores son empujados para hacer y activos alto, lo que significa que el voltaje a los pines de puerto del microcontrolador es bajo cuando el interruptor no se presiona y alto cuando se presiona el interruptor.
-
Permite controlar el estado del sistema mediante interruptores.
Funcionamiento de los interruptores:
Son empujados para hacer contacto.
Activos alto: el voltaje en los pines del puerto del microcontrolador es bajo cuando el interruptor no está presionado.
El voltaje es alto cuando el interruptor está presionado.

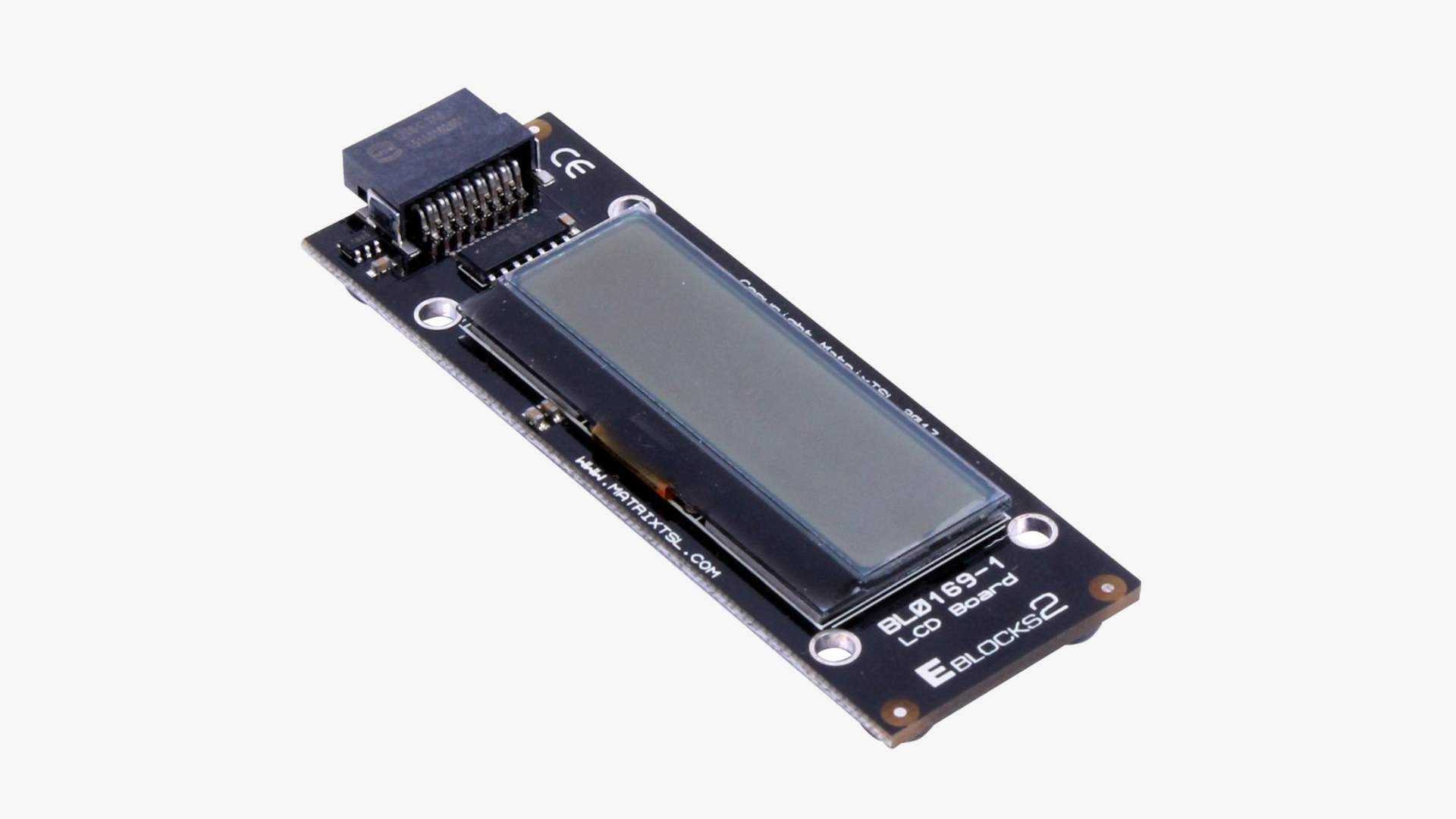

E-blocks2 Alphanumeric LCD board
Proporciona una pantalla alfanumérica de 20 x 4 caracteres compatible con las pantallas estándar de tipo HD44780.
-
La placa LCD alfanumérica E-blocks2 proporciona una pantalla alfanumérica de 20 x 4 caracteres compatible con las pantallas estándar de tipo HD44780.
-
Pantalla alfanumérica de 20 x 4 caracteres.
Compatible con pantallas estándar de tipo HD44780.
Diferencias clave respecto a pantallas HD44780 estándar:
Los comandos de visualización de cursor de desplazamiento y parpadeo no son compatibles.
El movimiento de los caracteres en pantalla sigue las líneas 0,1,2,3 en lugar del orden habitual 0,2,1,3.
Incluye soporte mejorado para conjuntos de caracteres.
Para información sobre el conjunto de fuentes, consultar la hoja de datos técnicos de E-blocks2.
Compatibilidad con placas E-blocks1 mediante el uso del tablero de conversión BL0113.
E-blocks2 Actuators Board
Permite investigar varios tipos de motores diferentes: un motor de CC, un servomotor y un motor paso a paso.
-
La placa de actuadores E-blocks permite investigar varios tipos de motores diferentes: un motor de CC, un servomotor y un motor paso a paso.
-
Incluye:
Motor de CC con retroalimentación analógica y digital.
Servomotor estándar R/C con brazo actuador.
Motor paso a paso con caja de cambios interna.
Circuitos de control para los motores:
El motor de CC se controla mediante un IC H-Bridge, con opciones de control digital (encendido/apagado) y modulación analógica de ancho de pulso (PWM).
Permite crear un sistema de control de circuito cerrado para regular la velocidad del motor utilizando retroalimentación.
El motor paso a paso es accionado por un segundo IC H-Bridge, permitiendo operación de paso completo y medio paso.
El motor paso a paso tiene un alto nivel de par y control preciso de ángulo gracias a su caja de cambios.
Toma de CC para alimentar los controladores desde una fuente de alimentación secundaria.
Compatibilidad con E-blocks1 mediante el uso de la placa de conector BL0113.

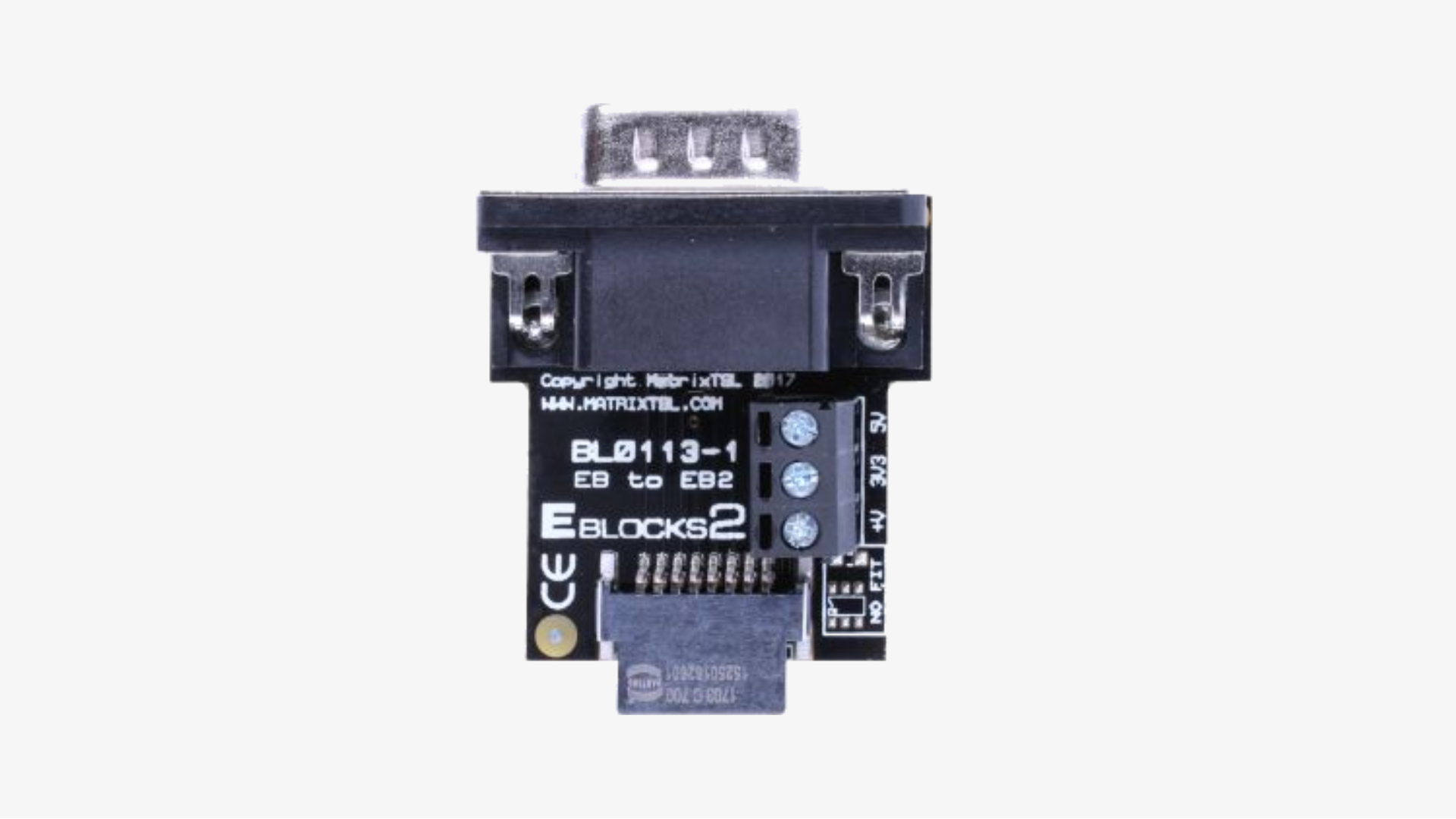

E-blocks upstream to E-blocks2 downstream
permite que las placas ascendentes de E-bloques de 1a generación sean compatibles con las diversas placas descendentes de E-blocks2.
-
Esta placa convertidora permite que las placas ascendentes de E-bloques de 1a generación sean compatibles con las diversas placas descendentes de E-blocks2.
-
Permite usar una placa programadora E-blocks de primera generación con las nuevas placas periféricas E-blocks2.
Terminales de tornillo incluidos para suministrar los diversos rieles de alimentación a la placa E-blocks2.
Solo se deben conectar los rieles de alimentación necesarios para la placa aguas abajo E-blocks2.
E-blocks2 colour graphical LCD board
Proporciona una pantalla gráfica en color capaz de dibujar texto, mostrar imágenes y símbolos en color de 16 bits.
-
La placa LCD gráfica E-blocks2 proporciona una pantalla gráfica en color capaz de dibujar texto, mostrar imágenes y símbolos en color de 16 bits.
-
Pantalla gráfica en color.
Capaz de dibujar texto, mostrar imágenes y símbolos.
Soporta colores de 16 bits..
E-blocks2 Wi-Fi board
Permite que el sistema E-blocks se conecte y se comunique con una red Wi-Fi existente.
-
La placa Wi-Fi E-blocks2 permite que el sistema E-blocks se conecte y se comunique con una red Wi-Fi existente.
-
Permite que el sistema E-blocks se conecte a una red Wi-Fi existente o cree un punto de acceso al que se puedan conectar otros dispositivos habilitados para Wi-Fi.
Utiliza el módulo ESP12F, que es totalmente certificado y resistente.
Incluye una pila TCP/IP a bordo que facilita la comunicación sin necesidad de ejecutar una pila TCP/IP en el controlador E-blocks.
Usos de ejemplo:
Servir páginas web HTML.
Registro estadístico basado en la nube.
Aplicaciones de Internet de las cosas (IoT).
Compatibilidad con placas E-blocks1 de primera generación mediante un conector E-blocks upstream a E-blocks2 downstream (BL0113)..
E-blocks2 Mono gLCD board
Permite el soporte periférico directo desde el IC controlador upstream de E-blocks.
-
La placa LCD gráfica mono E-blocks2 proporciona una pantalla gráfica monocromática.
-
Pantalla gráfica monocromática de 32 x 128 píxeles.
Capaz de dibujar texto, mostrar imágenes y símbolos.
Puede ser utilizada para crear juegos o animaciones simples.
Incluye un controlador de pantalla IC ST7567.
La pantalla se puede simular completamente dentro de la simulación Flowcode.
Compatibilidad con placas E-blocks1 de primera generación mediante el conector E-blocks upstream a E-blocks2 downstream (BL0113)..
E-blocks2 I/O expander board
Permite conectar múltiples placas E-blocks2 a un único puerto E-blocks2 aguas arriba.
-
La placa expansora E-blocks2 permite conectar múltiples placas E-blocks2 a un único puerto E-blocks2 aguas arriba.
-
Permite conectar múltiples placas E-blocks2 a un único puerto E-blocks2 aguas arriba.
Controla los pines de datos mediante un IC expansor de E/S MCP23S17 a través de una conexión SPI al microcontrolador host.
Ofrece funcionalidad de entrada y salida digital, además de características avanzadas como interrupción por cambio.
Incluye tres interruptores DIP para establecer la dirección del expansor de E/S, permitiendo la conexión de hasta 8 placas expansoras en las mismas conexiones SPI.
Compatibilidad con placas E-blocks1 de primera generación mediante el conector E-blocks upstream a E-blocks2 downstream (BL0113).
E-blocks2 GSM board
Permite que el sistema E-blocks se conecte y se comunique con una red de teléfono móvil (GSM).
-
La placa GSM E-blocks2 permite que el sistema E-blocks se conecte y se comunique con una red de teléfono móvil (GSM).
-
Permite conectar y comunicar el sistema E-blocks con una red de teléfono móvil (GSM).
Funciones disponibles:
Hacer y recibir llamadas telefónicas.
Enviar y recibir mensajes de texto.
Acceso a Internet utilizando GPRS para aplicaciones IoT.
Equipado con:
Tomas de audio para conectar un auricular y un micrófono estándar.
Socket micro SIM oculto debajo del módulo GSM.
Antena de banda cuádruple.
Compatibilidad con placas E-blocks1 de primera generación mediante el Tablero de conversión BL0113.
Para más detalles sobre la gama E-blocks2, consultar la hoja de datos técnicos.
Sysblocks communications panel
Permite a los estudiantes experimentar con muchos tipos diferentes de comunicaciones y examinar sus características.
-
El panel de comunicación Sysblocks incluye tres placas Sysblocks y una placa mezcladora de señal en un panel de plástico con 6 cables micro BNC, fuente de alimentación y cable USB. Esta configuración permite a los estudiantes experimentar con muchos tipos diferentes de comunicaciones y examinar sus característica
-
Panel de Comunicación Sysblocks:
Incluye tres placas Sysblocks y una placa mezcladora de señal.
Configuración con 6 cables micro BNC, fuente de alimentación y cable USB.
Permite experimentar con diversos tipos de comunicaciones y examinar sus características.
Placas Sysblocks:
Primera Placa: Para modulación y/o codificación de señales en formato digital.
Segunda Placa: Para generar ruido.
Placa Mezcladora de Señal: Mezcla la señal codificada/modulada con el ruido.
Tercera Placa: Para demodulación y decodificación de señales.
Hardware:
Procesador PIC de 32 bits rápido.
Microcontrolador protegido con cubierta de plástico transparente, adecuado para entornos de aula.
Objetivos de Aprendizaje:
AM y FM (Modulación de Amplitud y Frecuencia)
Sistemas de Comunicaciones Digitales
Modulación / Demodulación
Codificadores / Decodificadores
Bucle de Fase Bloqueada (PLL)
Tasas de Error de Bits y Secuencias de Bits Aleatorios (PRBS)
Modulación Digital:
AM, FM, QPSK (Quadrature Phase Shift Keying), XPSK (Extended Phase Shift Keying), APSK (Amplitude Phase Shift Keying), FSK (Frequency Shift Keying), OOK (On-Off Keying)
Técnicas de Radio Digital
Técnicas de Espectro de Difusión
Curso de Comunicaciones y Técnicas de Radio Digital:
Experimentos:
Utilizar osciloscopios y analizadores de espectro para examinar resultados de procesamiento de señales.
Crear y experimentar con sistemas de comunicaciones basados en bloques de Sys.
Construir secuencias de moduladores y codificadores, agregar ruido y demodular/decodificar señales.
Programación y Experimentación:
Trabajar con programas pre-escritos para Sysblocks.
Posibilidad de programación creativa utilizando Flowcode.
Aplicaciones y Experiencia:
Los estudiantes pueden investigar sistemas de comunicaciones como AM, FM, PLL, QPSK, XPSK, APSK, FSK y OOK.
Examinar sistemas de espectro extendido y correlación.
La plataforma de hardware incluye 3 paneles Sysblocks y una placa mezcladora para una experiencia completa en el campo de las comunicaciones y técnicas de radio digital.
Sysblocks board
Se encarga de tareas no básicas como comunicaciones USB, pantalla LCD, codificador y entradas de conmutador.
-
El Sysblocks es una plataforma versátil y flexible para la experimentación con señales analógicas y digitales. Su arquitectura permite que el microcontrolador de 32 bits se enfoque en el procesamiento de señales, mientras que un microcontrolador adicional maneja tareas auxiliares. La placa es ideal para entornos educativos, proporcionando herramientas para la manipulación de señales, visualización, y expansión con diversas funcionalidades adicionales.
-
Características del Sistema:
Entradas Analógicas:
Cuatro entradas analógicas que permiten la lectura de señales analógicas.
Las señales se amortiguan y se desplazan al medio voltaje de suministro (1.65V) antes de ser alimentadas a los convertidores A/D del microcontrolador PICmicro de 32 bits.
Salidas Analógicas:
Dos salidas analógicas para proporcionar señales de salida analógicas.
Circuitos de Soporte:
Equipado con interruptores y codificadores para control.
Pantalla gráfica monocromática en miniatura para visualización de datos.
LED programables incluyendo un medidor LED VU de 2 x 8 para indicaciones visuales.
Microcontrolador:
Utiliza un microcontrolador PICmicro de 32 bits para el procesamiento de señales.
Un microcontrolador PICmicro de la serie 18 actúa como dispositivo host para tareas secundarias como comunicaciones USB, pantalla LCD, codificador y entradas de conmutador, dejando el procesador principal libre para procesamiento de señales.
Expansión:
Dispone de dos puertos E-blocks para expansión con placas adicionales para funcionalidades como Wi-Fi, teclado, Bluetooth, CAN, Zigbee, y un conector Grove para mayor flexibilidad.
Potenciómetro Digital:
Permite ajustar el nivel de las señales de entrada a través del software.
Fuente de Alimentación:
La placa se alimenta desde 3.3V mediante USB o una fuente de alimentación enchufable.
Componentes Incluidos:
BL2461 Sysblocks PCB: Placa principal del Sysblocks.
BL4585 BNC a SMA Adaptador (2 unidades): Adaptadores para conectar cables BNC a conexiones SMA.
BL6889 SMA a SMA Plomo (2 unidades): Cables de conexión SMA a SMA.
BL6374 Divisor BNC: Divisor para señales BNC.
HP6400 3.5mm a 3.5mm Jack Plomo: Cable para conexiones de audio.
HPUSB USB Plomo: Cable USB para conexión y alimentación.
16-Bit PIC Programmer
Es compatible con varios lenguajes de programación y permite programar el microcontrolador dsPIC33EP256MU806 en la placa.
-
El programador PIC de 8 bits (BL0032) es compatible con varios lenguajes de programación y permite programar el microcontrolador dsPIC en la placa. Viene con un potente microcontrolador dsPIC33EP256MU806 y tomas de E-blocks2 para los pines de puerto. Se alimenta con una fuente externa o a través de USB. Se puede usar con placas E-blocks originales mediante una placa de conversión, aunque la función de AutoID de E-blocks2 no funciona con las placas de E-blocks versión 1.
-
VCC Voltage: 3.3 VDC - 5 VDC.
ICD: Clock = B6 / Data = B7.
Canales digitales ICT: 47.
Canales analógicos ICT: 17.
Puerto DC Jack: 7.5 – 12 VDC
Leds de estado.
Puerto micro USB.
Terminales de salida de potencia.
Microcontrolador Ghost.
E-blocks2 Arduino Shield
Es compatible con varios lenguajes de programación y se programa con mLoader
-
El E-blocks2 Arduino Shield (BL0055) es compatible con varios lenguajes de programación y se programa con mLoader. Presenta todos los pines de puerto como tomas de E-blocks2 y se alimenta externamente. No incluye Arduino Uno. Las nuevas características incluyen enrutamiento de energía, funcionalidad de identificación automática y protección de fusibles. Es compatible con Ghost technology para depuración avanzada y requiere un conector adicional para E-blocks de primera generación.
-
VCC Voltage: 3.3 VDC - 5 VDC.
ICD: Clock = B6 / Data = B7.
Canales digitales ICT: 20.
Canales analógicos ICT: 6.
Puerto DC Jack: 7.5 – 12 VDC
Leds de estado.
Puerto micro USB.
Terminales de salida de potencia.
Microcontrolador Ghost.
E-blocks2 ARM programmer
Se conecta a tu PC mediante USB para ofrecerte una potente plataforma de programación y depuración de microcontroladores.
-
El programador de microcontroladores STARM (BL0061) se conecta a la PC mediante USB para programar y depurar microcontroladores. Compatible con varios lenguajes de programación como ensamblador, C y Flowcode. Incluye un potente microcontrolador ARM de la serie 4 y todas las tomas de puerto están unificadas como E-blocks2. Las nuevas características incluyen enrutamiento de energía a través del conector, identificación automática de placa, tamaño compacto y protección contra fusibles de sobrecorriente. Compatible con Ghost 2 para funciones avanzadas de depuración. Se incluyen tomas compatibles con ST-LINK para reprogramación y depuración alternativas.
-
VCC Voltage: 3.3 VDC - 5 VDC.
ICD: Clock = D1 / Data = D0.
Canales digitales ICT: 48.
Canales analógicos ICT: 16.
Puerto DC Jack: 7.5 – 12 VDC
Leds de estado.
Puerto micro USB.
Terminales de salida de potencia.
Microcontrolador Ghost.
E-blocks2 AVR Programmer
Viene con un ATMEGA328P y presenta todos los pines de puerto como tomas E-blocks2.
-
El programador AVR E-blocks2 (BL0086) es compatible con varios lenguajes de programación y se utiliza para programar el microcontrolador AVR. Viene con un ATMEGA328P y presenta todos los pines de puerto como tomas E-blocks2. Se alimenta desde una fuente externa o el puerto micro USB. Las nuevas características incluyen una alimentación más segura, identificación automática de placa y protección contra sobrecorriente. Es compatible con la tecnología Ghost para depuración avanzada con Flowcode.
-
VCC Voltage: 3.3 VDC - 5 VDC.
ICD: Clock = B5 / Data = B4.
Canales digitales ICT: 20.
Canales analógicos ICT: 8.
Puerto DC Jack: 7.5 – 12 VDC
Leds de estado.
Puerto micro USB.
Terminales de salida de potencia.
Microcontrolador Ghost.
E-blocks2 mikroBUS adapter
Permite el soporte periférico directo desde el IC controlador upstream de E-blocks.
-
El adaptador de placa E-blocks2 mikroBUS proporciona una forma sencilla de conectar una placa Click de MikroElektronika utilizando el estándar de conexión y diseño MikroBus. La mayoría de los pines de Mikrobus están conectados para permitir el soporte periférico directo desde el IC controlador upstream de E-blocks. Se proporciona protección en la placa para garantizar que los dispositivos de 5V y 3V3 puedan trabajar juntos sin causar daños.
-
Esta tarjeta permite conectar distintas tarjetas tip Click de MikroElektronica, las cuales son una familia de tarjetas con diversas aplicaciones en Sensores, Interfaz, LED, Almacen, HMI, Audio, etc.
E-blocks2 tablero LED
La placa LED E-blocks2 permite agregar un banco de ocho indicadores LED al sistema E-blocks2.
-
La placa LED E-blocks2 (BL0167) le permite indicar lo que está sucediendo o el estado en tiempo real del sistema. Los LED se pueden conducir de forma digital utilizando estados de salida de encendido o apagado o de forma analógica utilizando técnicas de modulación de ancho de pulso (PWM).
-
Permite indicar el estado en tiempo real del sistema.
LEDs controlables de dos formas:
Digitalmente: usando estados de salida encendido/apagado.
Analógicamente: mediante técnicas de modulación de ancho de pulso (PWM).
E-blocks2 Prototype Board
La placa Prototipo E-blocks2 permite una fácil adición de circuitos personalizados en el sistema E-blocks2.
-
La E-blocks2 Prototype Board (BL0117) proporciona una serie de orificios de paso estándar de 2,54 mm que se pueden utilizar para soldar electrónica permanentemente en la placa de E-blocks. La placa también se suministra con una pequeña placa que permite crear y probar electrónica temporal con el sistema E-blocks2. La pequeña placa de pan cuenta con una parte posterior pegajosa para que pueda unirse a la parte superior de la placa de circuito Prototype E-blocks2 si es necesario. También se incluyen 6 cables prototipo con esta placa.
La placa expone las ocho líneas de datos desde el puerto del microcontrolador, así como las diversas conexiones de alimentación +V, 3V3, 5V y GND a través de tomas de pasador giratorias adecuadas para enlazar a su circuito utilizando un solo cable de núcleo.
-
Cuenta con orificios de paso estándar de 2.54 mm para soldar componentes electrónicos permanentemente.
Incluye una pequeña placa de pruebas para crear y probar electrónica temporal.
La pequeña placa de pruebas tiene una parte posterior adhesiva que permite su fijación a la placa de circuito principal.
Se incluyen 6 cables prototipo con la placa.
Expone:
Ocho líneas de datos del puerto del microcontrolador.
Conexiones de alimentación: +V, 3V3, 5V, GND.
Conectores giratorios para enlazar con el circuito utilizando cables de núcleo único.
E-blocks2 Keypad Board
Permite una entrada de datos simple utilizando una matriz de entradas de conmutador que se pueden agregar al sistema E-blocks2.
-
La placa de teclado E-blocks2 permite una entrada de datos simple utilizando una matriz de entradas de conmutador que se pueden agregar al sistema E-blocks2.
-
Placa de teclado para ingresar datos numéricos y textuales en sistemas integrados.
Funcionamiento:
Los interruptores son de tipo empujar para hacer contacto.
La lectura se realiza controlando el nivel lógico de las columnas y leyendo el estado de las filas.
Solo se puede leer un solo interruptor activo a la vez.
Compatibilidad con placas E-blocks1 de primera generación mediante el uso del tablero de conversión BL0113.
Para más detalles, consultar la hoja de datos técnicos de E-blocks2.
E-blocks2 Grove Sensor Board
Permite la fácil adición de un gran número de periféricos y sensores de la gama Seeed Studio de módulos Grove.
-
La E-blocks2 Grove Sensor Board permite la fácil adición de un gran número de periféricos y sensores de la gama Seeed Studio de módulos Grove.
-
Compatibilidad con hasta cuatro módulos Grove simultáneamente.
Se debe garantizar la compatibilidad del voltaje del sistema con los módulos Grove conectados para evitar daños.
Compatibilidad con placas E-blocks1 de primera generación mediante el uso de la placa de conversión BL0113.
E-blocks2 Zigbee Router Board
Permite conectar uno o más sistemas E-blocks juntos utilizando el estándar Zigbee (red de área inalámbrica).
-
La placa E-blocks2 Zigbee le permite conectar uno o más sistemas E-blocks juntos utilizando el estándar Zigbee (red de área inalámbrica), o conectar su sistema a un sistema Zigbee de terceros.
-
Permite conectar sistemas E-blocks entre sí utilizando el estándar Zigbee (red de área inalámbrica).
También se puede conectar a un sistema Zigbee de terceros.
Utiliza módulos compatibles con el estándar Zigbee Pro 2007.
El BL0152R está preprogramado para funcionar como un nodo de enrutador en un sistema Zigbee.
Compatibilidad con placas E-blocks1 de primera generación mediante el uso de la placa de conversión BL0113.
Puede combinarse con la junta de coordinadores E-blocks2 Zigbee (BL0152C)..
E-blocks2 bluetooth board
Agrega funcionalidad Bluetooth 4.0 totalmente certificada a su sistema E-blocks2.
-
La placa bluetooth E-blocks2 agrega funcionalidad Bluetooth 4.0 totalmente certificada a su sistema E-blocks2.
-
Agrega funcionalidad Bluetooth 4.0 totalmente certificada al sistema E-blocks2.
Contiene un módulo Microchip RN4677 con una potencia de transmisión de +2dBm.
Rango de transmisión estimado de 100 yardas con una velocidad de transferencia de datos de 50Kbps.
Se programa mediante un protocolo de estilo comando AT serie asíncrono, compatible con cualquier controlador con UART.
Compatible con los protocolos Bluetooth classic (BR/EDR) y Low Energy (LE).
Macros de código de flujo disponibles para el uso de esta placa.
Compatible con placas E-blocks1 de primera generación mediante la placa de conversión BL0113.
La funcionalidad E-blocks2 Auto ID no es compatible con las placas ascendentes E-blocks versión 1.
E-blocks2 ethernet board
Permite que el sistema E-blocks se conecte y se comunique con una red Ethernet existente.
-
La placa Ethernet E-blocks2 permite que el sistema E-blocks se conecte y se comunique con una red Ethernet existente.
-
Permite conectar el sistema E-blocks a una red Ethernet existente.
Utiliza el módulo ENC28J60, que es totalmente certificado y robusto.
Incluye una pila TCP/IP a bordo para facilitar las comunicaciones, sin necesidad de ejecutar una pila TCP/IP en el controlador E-blocks.
Usos de ejemplo:
Servir páginas web HTML.
Registro estadístico basado en la nube.
Aplicaciones de Internet de las cosas (IoT).
Macros de código de flujo disponibles para su uso.
Compatible con E-blocks1 de primera generación mediante el conector E-blocks upstream a E-blocks2 downstream (BL0113).
E-blocks2 CAN bus board
Permite que el controlador del sistema E-blocks se conecte con otros controladores.
-
La placa de bus E-blocks2 CAN permite que el controlador del sistema E-blocks se conecte con otros controladores.
-
Permite que el controlador del sistema E-blocks se conecte con otros controladores a través del bus CAN.
Compatible con controladores E-blocks con o sin periféricos de bus CAN.
Incluye un transceptor CAN y un controlador CAN accesible mediante un bus SPI.
Equipado con tres interruptores y dos LED que pueden ser controlados utilizando el chip transceptor CAN.
Macros de código de flujo disponibles para su uso.
Compatibilidad con placas E-blocks1 de primera generación mediante el conector E-blocks upstream a E-blocks2 downstream (BL0113).
E-blocks2 RFID board
La placa RFID proporciona un medio de comunicación con etiquetas de tipo RFID estándar.
-
La placa RFID proporciona un medio de comunicación con etiquetas de tipo RFID estándar.
-
Compatibilidad con etiquetas RFID tipo MIFARE e ICODE.
Incluye una antena a bordo completa con condensador de sintonización.
Equipado con un timbre programable que puede emitir un pitido al detectar una etiqueta RFID.
Proporciona señales de regreso al microcontrolador para detectar la presencia de una etiqueta válida.
Compatibilidad con placas E-blocks1 de primera generación mediante el Tablero de conversión BL0113.
Para más información sobre la gama E-blocks2, consultar la hoja de datos técnicos.
E-blocks2 mikroBUS adapter
Permite el soporte periférico directo desde el IC controlador upstream de E-blocks.
-
El adaptador de placa E-blocks2 mikroBUS proporciona una forma sencilla de conectar una placa Click de MikroElektronika utilizando el estándar de conexión y diseño MikroBus. La mayoría de los pines de Mikrobus están conectados para permitir el soporte periférico directo desde el IC controlador upstream de E-blocks. Se proporciona protección en la placa para garantizar que los dispositivos de 5V y 3V3 puedan trabajar juntos sin causar daños.
-
Esta tarjeta permite conectar distintas tarjetas tip Click de MikroElektronica, las cuales son una familia de tarjetas con diversas aplicaciones en Sensores, Interfaz, LED, Almacen, HMI, Audio, etc.
Panel de experimentación de bloques de sys
Permitir construir rápidamente una amplia variedad de aplicaciones de música digital y comprender los principios de la manipulación.
-
El paquete de Tecnología Musical utiliza un solo Sysblock y Flowcode Embedded para permitir a los estudiantes construir rápidamente una amplia variedad de aplicaciones de música digital y comprender los principios de la manipulación de música digital para efectos musicales y manipulación
-
1. Música con Microcontroladores
Características del Sistema:
Panel de Experimentación Sysblocks:
Incluye una plaza Sysblocks en un panel de plástico con fuente de alimentación y cable USB.
Cubierta acrílica transparente para proteger el panel y resistir el uso en el aula.
El kit se suministra en una bandeja Gratnells para un almacenamiento seguro.
Objetivos de Aprendizaje:
Conversión Analógica a Digital (ADC)
Conversión Digital a Analógica (DAC)
Procesamiento de Señal Digital Simple
Teorema de Nyquist (Muestreo de señales)
Efectos de Audio: Eco, Reverberación, Distorsión
Mezcladores de Audio
Muestreo y Creación Musical
Retrasos y Balance de Estadio
Ecualización (EQ) y Filtros
Descripción del Curso:
Utiliza un Sysblock y Flowcode Embedded para construir aplicaciones de música digital.
Los estudiantes exploran principios de la manipulación de música digital para efectos y producción musical.
Generadores de señales, micrófonos, y altavoces/auriculares son utilizados para experimentar con efectos y técnicas musicales.
Adecuado para estudiantes 16+ interesados en programación integrada y música.
2. Sistemas, Señales, DSP y FFT
Características del Sistema:
Panel de Experimentación Sysblocks:
Incluye una plaza Sysblocks en un panel de plástico con fuente de alimentación y cable USB.
Cubierta acrílica transparente para proteger el panel y resistir el uso en el aula.
El kit se suministra en una bandeja Gratnells para un almacenamiento seguro.
Objetivos de Aprendizaje:
Conversión Analógica a Digital (ADC)
Conversión Digital a Analógica (DAC)
Teorema de Nyquist (Muestreo de señales)
Técnicas de Procesamiento de Señal Digital (DSP)
Manipulación de Señales Digitales
Convolución y Detección de Nivel
Análisis de Fourier
Sistemas FFT (Fast Fourier Transform)
Filtros Digitales
Descripción del Curso:
Introduce a los estudiantes en conceptos de sistemas digitales utilizando un solo Sysblock y programas pre-escritos en Flowcode Embedded.
Los estudiantes realizan experimentos para aprender sobre procesamiento de señales, análisis de Fourier, y filtros digitales.
Oportunidades para programación creativa utilizando Flowcode para crear y manipular sistemas de señales.
Adecuado para estudiantes interesados en procesamiento digital de señales y análisis de datos.
Paquetes

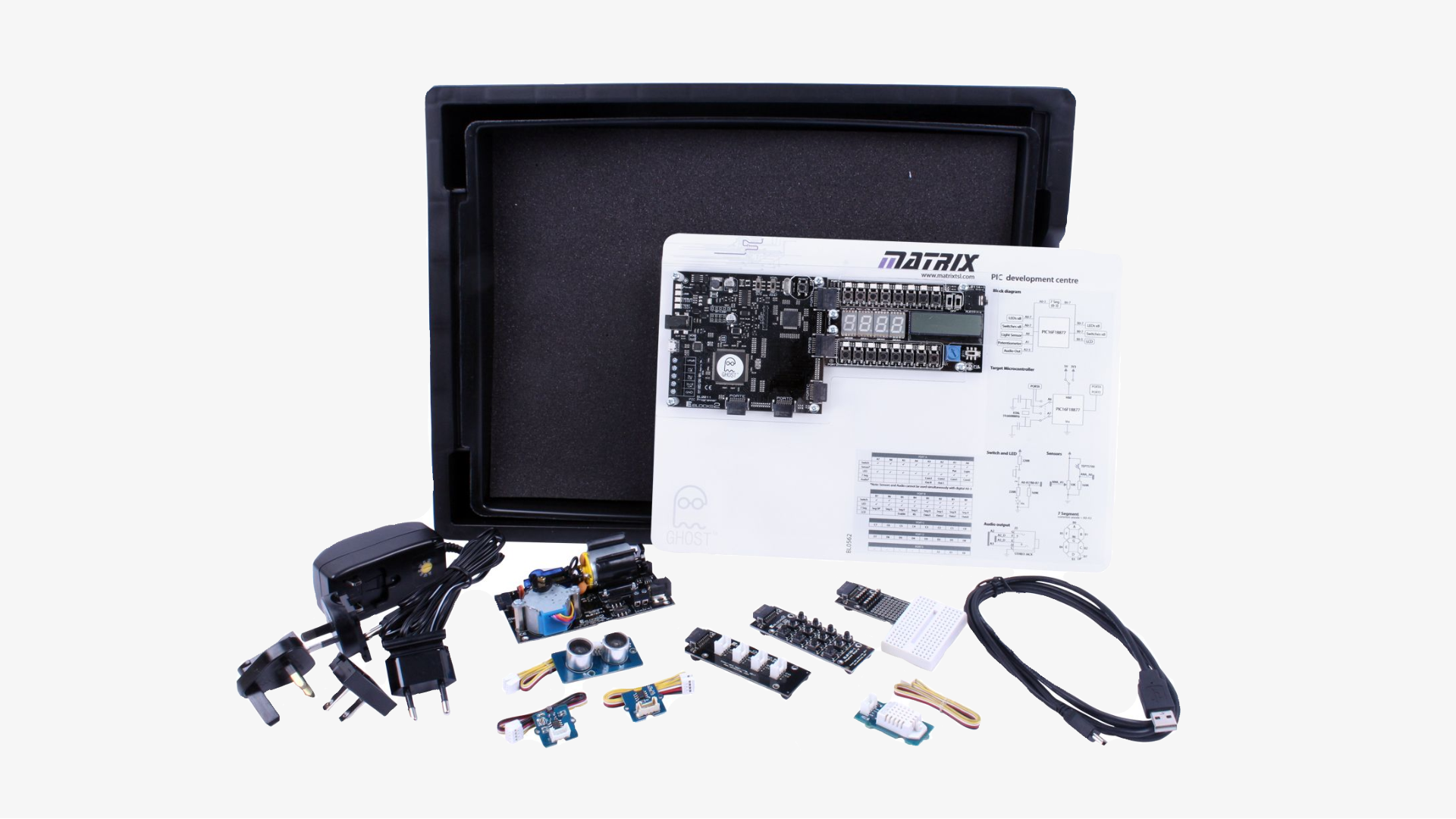

PIC microcontroller system development kit
Este kit ofrece una solución integral y flexible para el aprendizaje y desarrollo de proyectos basados en microcontroladore
-
Este kit ofrece una solución integral y flexible para el aprendizaje y desarrollo de proyectos basados en microcontroladores, con una amplia gama de componentes y recursos educativos que facilitan la experimentación y el aprendizaje en un entorno de aula.
-
Tablero Programador PIC:
Incluye un tablero programador PIC con tecnología Ghost.
La tecnología Ghost permite Prueba In-Circuit y Depuración In-Circuit avanzadas.
El programador PIC BL0011 es compatible con Flowcode para acceder a estas funciones avanzadas. Más información sobre las capacidades de Ghost está disponible aquí.
Tablero Combinado:
Cubierto de acrílico extraíble para protección en el laboratorio.
Diseñado con un panel impreso que ofrece una solución atractiva y amigable para estudiantes.
Componentes Adicionales:
Placa de Teclado: Para la entrada de datos.
Placa Prototipo: Para el diseño y pruebas personalizadas.
Placa de Entrenamiento de Motores y Actuadores: Para prácticas con motores y actuadores.
Placa de Relé: Para el control de dispositivos de alta potencia.
Placa Madre de Sensor Grove: Incluye sensores relevantes para infrarrojos, temperatura, humedad y ultrasonidos.
Fuente de Alimentación y Conectividad:
Fuente de alimentación incluida para alimentar el kit.
Cable USB para conexión y programación.
Solución de almacenamiento ordenada con bandejas Gratnells para un manejo seguro.
Compatibilidad y Recursos Educativos:
Curso de Introducción a la Programación de Microcontroladores:
Curso gratuito de 50 horas disponible para aprender los conceptos básicos del desarrollo de proyectos basados en microcontroladores utilizando Flowcode.
Compatible con MPLAB y otros compiladores y ensambladores que producen archivos hexadecimal para microcontroladores PIC.
Utilidad gratuita Mloader disponible para enviar código hexadecimal al microcontrolador a través del programador PIC. Descarga disponible en el sitio web.
Plataforma de Hardware Flexible:
Adecuada para aprender código C, ensamblado, y otros lenguajes de programación.
Versiones Disponibles:
Versión Combinada: Incluye todos los componentes mencionados.
Versión Modular: Disponible para una configuración más personalizada.
PIC development centre and printed panel
El BL0562 PIC es un entorno de desarrollo robusto y accesible para proyectos basados en microcontroladores PIC.
-
El BL0562 PIC es un entorno de desarrollo robusto y accesible para proyectos basados en microcontroladores PIC. Este kit está diseñado para facilitar el aprendizaje y desarrollo, ofreciendo una solución completa y fácil de usar para estudiantes y profesionales.
-
Diagrams Visuales: Incluye diagramas visuales en el panel impreso para facilitar la comprensión y el aprendizaje de la interconexión entre el microcontrolador y la placa combinada. Esto elimina la necesidad de múltiples hojas de datos de referencia, haciendo el proceso más intuitivo.
Componentes Incluidos:
Programador PIC BL0011: Para programar y depurar microcontroladores PIC.
Tablero Combinado BL0114: Montado en una plataforma de desarrollo, con cubiertas protectoras que permiten el acceso a los elementos configurables esenciales, pero previenen interferencias con la configuración del enlace clave.
Fuente de Alimentación: Para asegurar el funcionamiento del sistema.
Cable USB: Para la conexión y programación.
Compatibilidad con Software:
Flowcode: Ofrece acceso a funciones avanzadas de Prueba en Circuito y Depuración en Circuito utilizando nuestra revolucionaria Tecnología Fantasma (Ghost). Para más detalles sobre las capacidades de Ghost, haga clic aquí.
Ventajas del BL0562:
Entorno de Desarrollo Simple y Resistente: Ideal para nuevos microcontroladores, conmutadores, LED y pantallas LCD. Proporciona un entorno de desarrollo accesible y fácil de usar.
Cubiertas Protectores: Garantizan la protección de los elementos configurables y evitan modificaciones accidentales en la configuración del sistema.
Facilidad de Uso: Diseñado para facilitar la comprensión y el aprendizaje de la interconexión de componentes sin necesidad de múltiples referencias técnicas.
E-blocks2 PIC programmer and combo board
Es una solución económica y eficiente para el desarrollo de proyectos con microcontroladores PIC y para aprender programación PIC.
-
El BL0505 es una solución económica y eficiente para el desarrollo de proyectos con microcontroladores PIC y para aprender programación PIC. Este kit ofrece una plataforma completa para estudiantes y profesionales, combinando herramientas esenciales para una experiencia de desarrollo integral.
-
Componentes Incluidos:
BL0011 E-blocks2 PIC Programmer: Un programador de PIC que permite la carga de programas en los microcontroladores PIC y facilita el desarrollo de proyectos.
BL0114 E-blocks2 Combo Board: Una placa combinada que ofrece un entorno de desarrollo robusto para conectar y experimentar con microcontroladores PIC.
Fuente de Alimentación: Incluida para asegurar un funcionamiento adecuado de los componentes.
Cable USB: Para la conexión y programación de los microcontroladores.
Compatibilidad con Tecnología Ghost:
Flowcode: El kit incluye el programador E-blocks2 PIC, que, cuando se utiliza con Flowcode, proporciona acceso a funciones avanzadas de prueba y depuración en circuito mediante nuestra innovadora Tecnología Ghost. Esto incluye:
Prueba en Circuito: Permite verificar el funcionamiento de los circuitos en el entorno real.
Depuración en Circuito: Facilita la identificación y corrección de errores directamente en el hardware.
Ventajas del BL0505:
Desarrollo de Proyectos a Bajo Costo: Ofrece una solución económica para desarrollar y aprender sobre proyectos basados en microcontroladores PIC.
Plataforma Integral: Combina un programador PIC y una placa combinada, proporcionando todo lo necesario para comenzar con el desarrollo de proyectos.
Tecnología Avanzada: La compatibilidad con Flowcode y la Tecnología Ghost permite aprovechar funciones avanzadas de prueba y depuración para un desarrollo más eficiente y eficaz.
Para obtener más información sobre las capacidades de la Tecnología Ghost, haz clic en el icono de Ghost aquí.
Este kit es ideal para aquellos que desean comenzar con el desarrollo de microcontroladores PIC, proporcionando herramientas clave y acceso a funciones avanzadas para una experiencia de aprendizaje y desarrollo completa.
E-blocks2 Grove Sensor development kit
Este kit está diseñado para facilitar la integración y el uso de sensores en proyectos de desarrollo.
-
El kit de desarrollo de sensores BL0555 E-blocks2 Grove proporciona una completa selección de sensores de la gama de módulos Grove de Seeed Studio. Este kit está diseñado para facilitar la integración y el uso de sensores en proyectos de desarrollo, proporcionando una variedad de opciones para diferentes aplicaciones.
-
El Kit Incluye:
Acelerómetro de 6 ejes y Sensor de Giroscopio:
Permite medir la aceleración y la rotación en 3 ejes, ideal para aplicaciones de navegación y control de movimiento.
Sensor de Barómetro:
Mide la presión atmosférica, útil para aplicaciones relacionadas con la altitud y el clima.
Sensor de Color I2C:
Detecta colores y proporciona información sobre la tonalidad del color, útil para aplicaciones de reconocimiento de colores.
Sensor de Movimiento PIR:
Detecta la presencia de movimiento en su campo de visión, ideal para sistemas de seguridad y automatización.
Sensor de Sonido:
Captura el nivel de sonido y puede ser utilizado en aplicaciones de detección de ruido.
Sensor de Agua:
Detecta la presencia de agua o niveles de humedad en su entorno.
Sensor de Temperatura y Humedad Pro:
Mide tanto la temperatura como la humedad con alta precisión, adecuado para monitoreo ambiental.
Sensor Reflectante Infrarrojo:
Utiliza infrarrojos para detectar objetos y medir distancias en aplicaciones de proximidad.
Sensor de Guardabarros Ultrasónico:
Mide distancias mediante ondas ultrasónicas, útil para detectar obstáculos y medir distancias.
Sensor de Temperatura:
Mide la temperatura del entorno, ideal para aplicaciones de control climático.
BL0129 E-blocks2 Tablero de Arboleda:
Proporciona una base para conectar y gestionar los sensores Grove, facilitando su integración y uso en proyectos.
AVR development centre and printed panel
Este kit está diseñado para ofrecer una plataforma clara y sencilla para la experimentación y el aprendizaje.
-
Si busca un entorno de desarrollo robusto y accesible para proyectos con microcontroladores AVR, el BL0518 es la solución ideal. Este kit está diseñado para ofrecer una plataforma clara y sencilla para la experimentación y el aprendizaje, ideal para principiantes y usuarios avanzados por igual.
-
Programador AVR:
Facilita la programación y configuración de microcontroladores AVR.
Tablero Combinado BL0114:
Incluye una combinación de elementos esenciales como conmutadores, LEDs y pantallas LCD.
Montado en una plataforma de desarrollo para una integración sencilla.
Diagrams Visuales:
Proporciona diagramas visuales para ayudar a comprender y conectar el programador y el tablero combinado sin la necesidad de múltiples hojas de datos.
Cubiertas Protectores:
Permiten el acceso a los elementos configurables esenciales mientras protegen la configuración del enlace clave y evitan manipulaciones indebidas.
Fuente de Alimentación:
Proporciona la energía necesaria para todos los componentes del kit.
Cable USB:
Para conectar el programador AVR al ordenador.
Objetivos de Aprendizaje:
Programación y Configuración de Microcontroladores AVR:
Aprender a programar y configurar microcontroladores AVR.
Interconexión de Componentes:
Comprender cómo se conectan y configuran los diversos elementos del sistema.
Uso de Hardware y Software:
Familiarizarse con el uso del hardware de desarrollo y el software asociado.
Compatibilidad y Funciones Avanzadas:
Flowcode 7 o Superior:
El kit es compatible con Flowcode 7 o versiones superiores, proporcionando acceso a funciones avanzadas de Prueba en Circuito y Depuración en Circuito.
Tecnología Ghost:
La combinación con Flowcode y la tecnología Ghost permite aprovechar funciones avanzadas como la depuración en tiempo real y la prueba en circuito. Para obtener más información sobre las capacidades de Ghost, haga clic aquí.
Contenido del Paquete:
Programador AVR E-blocks2
Tablero combinado BL0114
Fuente de alimentación
Cable USB
Cubiertas protectoras de plástico

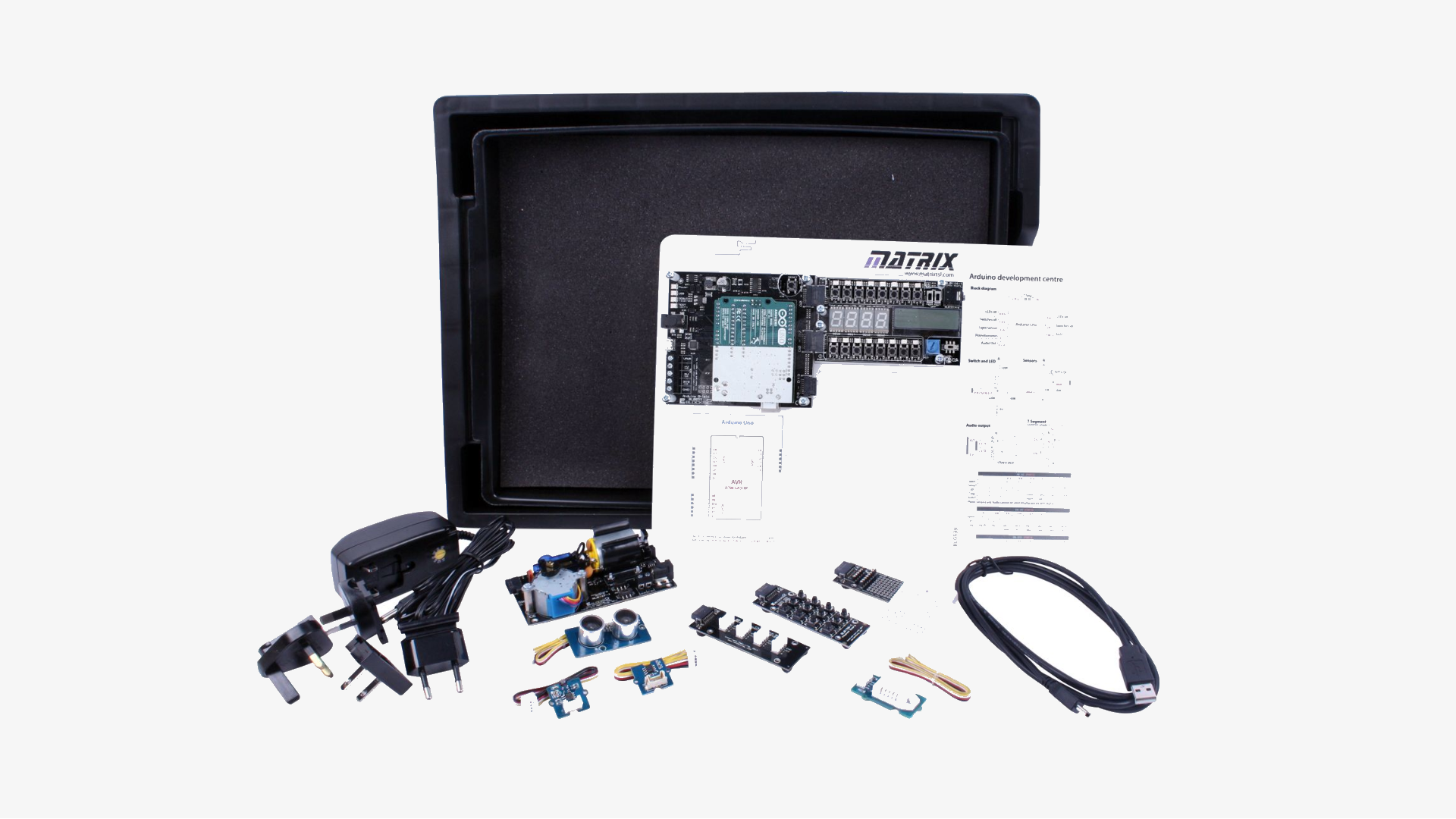

Arduino microcontroller system development kit
Diseñado para proporcionar una solución completa y amigable para el aprendizaje y desarrollo de microcontroladores.
-
El kit de desarrollo BL0540 E-blocks2 Arduino está diseñado para proporcionar una solución completa y amigable para el aprendizaje y desarrollo de microcontroladores.
-
Tablero Escudo Arduino (con Tecnología Ghost): Equipado con un Arduino Uno y un tablero combinado, todo protegido por una cubierta de acrílico extraíble para la seguridad en el laboratorio.
Placas Incluidas:
Placa de Teclado: Para entrada de datos.
Placa Prototipo: Para experimentación y pruebas.
Placa de Entrenamiento de Motores y Actuadores: Para el aprendizaje práctico de control de motores y actuadores.
Placa de Relé: Para la gestión de circuitos de alta potencia.
Placa Madre de Sensor Grove: Incluye sensores relevantes como infrarrojos, temperatura, humedad y ultrasonidos.
Accesorios Adicionales:
Fuente de Alimentación: Para asegurar el funcionamiento del sistema.
Cable USB: Para la conexión y programación.
Solución de Almacenamiento: Bandeja Gratnell's para un almacenamiento ordenado.
Compatibilidad y Recursos Educativos:
Curso Gratuito de Introducción a la Programación de Microcontroladores: Disponible para estudiantes, este curso de 50 horas enseña los fundamentos del desarrollo de proyectos con microcontroladores utilizando nuestro software Flowcode.
Compatibilidad con IDE de Arduino: El kit es compatible con el IDE de Arduino, ofreciendo una plataforma flexible para aprender C y otros lenguajes de programación.
Versión y Tecnología Avanzada:
Versión Combinada: Este kit incluye la versión combinada del sistema. La versión modular también está disponible.
BL0055 Arduino Shield: Incluye acceso a funciones avanzadas de Prueba In-Circuit y Depuración In-Circuit a través de la tecnología Ghost, que ofrece características revolucionarias para la prueba y depuración en circuito.
Arduino dev centre and printed panel
Este kit está diseñado para simplificar el aprendizaje y el desarrollo, proporcionando una solución completa y accesible.
-
Si estás buscando un entorno de desarrollo robusto y fácil de usar para proyectos con Arduino, el BL0599 es una opción excelente. Este kit está diseñado para simplificar el aprendizaje y el desarrollo, proporcionando una solución completa y accesible.
-
Diagramas Visuales: Incluye diagramas visuales en el panel para facilitar la comprensión y el aprendizaje de cómo se interconectan el programador y la placa combinada, eliminando la necesidad de múltiples hojas de datos de referencia.
Componentes Incluidos:
BL0055 Escudo Arduino: Equipado con un Arduino Uno y un BL0114 Tablero Combinado, montado en una plataforma de desarrollo.
Cubiertas Protectores: Permiten el acceso a los elementos configurables esenciales mientras previenen modificaciones no deseadas en la configuración del enlace clave o la eliminación del Arduino Uno.
Fuente de Alimentación: Incluida para el funcionamiento del sistema.
Cable USB: Para la conexión y programación.
Compatibilidad con Tecnología Fantasma:
Flowcode: La placa E-blocks2 es compatible con Tecnología Fantasma (Ghost). Utilizar la placa con Flowcode permite acceder a funciones avanzadas de depuración, incluyendo:
Depuración en Circuito
Supervisión de Pines en Tiempo Real
Decodificación de Bus
Ventajas del BL0599:
Entorno de Desarrollo Simple y Resistente: Perfecto para nuevos microcontroladores, conmutadores, LED y pantallas LCD. Facilita la comprensión de las interconexiones de los componentes.
Cubiertas Protectores: Aseguran la protección de los elementos configurables y evitan modificaciones accidentales en la configuración del sistema.
Compatibilidad Avanzada: Ofrece acceso a funciones avanzadas de depuración con la Tecnología Fantasma, proporcionando herramientas sofisticadas para el desarrollo y análisis de proyectos.
Este kit es ideal para quienes buscan una plataforma de desarrollo flexible y educativa para trabajar con Arduino, ofreciendo un entorno de aprendizaje simplificado y herramientas avanzadas para la depuración.
Arduino programmer and combo board
Este paquete está diseñado para facilitar la experimentación práctica y el aprendizaje con tecnología Arduino.
-
El paquete de hardware solo BL0544 ofrece una excelente plataforma para que los estudiantes aprendan a desarrollar proyectos para sistemas de hardware compatibles con Arduino y Arduino. Este paquete está diseñado para facilitar la experimentación práctica y el aprendizaje con tecnología Arduino.
-
El Paquete Incluye:
BL0055 E-blocks2 Escudo Arduino:
Un escudo para conectar e integrar diversos componentes con placas Arduino.
BL0114 E-blocks2 Tablero Combinado:
Incluye interruptores, LED, un LCD de 2 líneas y 16 caracteres, y sensores para un desarrollo de proyectos completo.
Fuente de Alimentación:
Para proporcionar energía a los componentes y asegurar su funcionamiento adecuado.
Cable USB:
Para conectar y programar la placa.
Nota Importante:
Tablero Arduino No Incluido: El paquete no incluye la placa Arduino en sí; los usuarios deberán proporcionar su propia placa Arduino.
Recurso Adicional:
Código de Flujo para AVR/Arduino:
Para acelerar el aprendizaje de los estudiantes, considere adquirir una copia de Código de Flujo para AVR/Arduino. Flowcode ofrece una interfaz de programación gráfica que simplifica el desarrollo de proyectos.
AVR microcontroller system development kit
Proporciona una plataforma completa y accesible para aprender y desarrollar proyectos con microcontroladores AVR.
-
El kit de desarrollo del sistema de microcontroladores BL0591 E-blocks2 AVR proporciona una plataforma completa y accesible para aprender y desarrollar proyectos con microcontroladores AVR. Diseñado para facilitar tanto la experimentación práctica como el aprendizaje teórico, este kit es ideal para estudiantes y principiantes en el campo de la programación y el control de hardware.
-
Componentes del Kit:
Placa Programadora AVR:
Incluye tecnología Ghost para depuración y pruebas avanzadas.
Tablero Combinado:
Cubierto con acrílico extraíble para protección en el laboratorio.
Presentado en un panel impreso para una apariencia profesional y facilidad de uso.
Placa de Teclado:
Permite la entrada de datos a través de una matriz de teclas.
Placa Prototipo:
Ofrece una plataforma flexible para el montaje y prueba de circuitos.
Placa de Entrenamiento de Motores y Actuadores:
Facilita el aprendizaje sobre el control de motores y actuadores.
Placa de Relé:
Utilizada para el control de dispositivos de alta potencia.
Placa Madre de Sensor Grove:
Incluye sensores para medir infrarrojos, temperatura, humedad y ultrasonidos.
Fuente de Alimentación:
Proporciona la energía necesaria para todos los componentes.
Cable USB:
Para conectar el programador a un ordenador.
Solución de Almacenamiento Gratnell’s:
Bandejas ordenadas para mantener los componentes organizados.
Objetivos de Aprendizaje:
Programación de Microcontroladores AVR:
Adquirir habilidades en la escritura y depuración de código para microcontroladores AVR.
Hardware de Control y Especificaciones:
Comprender las especificaciones del hardware y los mecanismos de control para microcontroladores AVR.
Dispositivos de Entrada y Salida:
Aprender a manejar y conectar diversos dispositivos de entrada y salida.
Montar y Operar un Sistema de Microcontrolador:
Ensamblar y operar un sistema completo basado en microcontroladores.
Programación/Codificación de Construcciones y Técnicas:
Explorar diferentes construcciones y técnicas de programación utilizadas en el desarrollo de proyectos con microcontroladores.
